[KANS] 쿠버네티스 네트워크 (1) 컨테이너 격리 & 네트워크 보안

cloudNet@ 팀의 가시다 님이 진행하는 쿠버네티스 네트워크 스터디 1주차 정리입니다.







---

 Cloudformation 배포 스크립트를 통해 리눅스 환경을 AWS에 배포

• 키 이름은 자신에 맞게 수정해서 사용함

# YAML 파일 다운로드
curl -O https://s3.ap-northeast-2.amazonaws.com/cloudformation.cloudneta.net/kans/kans-1w.yaml

# CloudFormation 스택 배포
# aws cloudformation deploy --template-file kans-1w.yaml --stack-name mylab --parameter-overrides KeyName=<My SSH Keyname> SgIngressSshCidr=<My Home Public IP Address>/32 --region ap-northeast-2
예시) aws cloudformation deploy --template-file kans-1w.yaml --stack-name mylab --parameter-overrides KeyName=kp-gasida SgIngressSshCidr=$(curl -s ipinfo.io/ip)/32 --region ap-northeast-2

## Tip. 인스턴스 타입 변경 : MyInstanceType=t2.micro
예시) aws cloudformation deploy --template-file kans-1w.yaml --stack-name mylab --parameter-overrides MyInstanceType=t2.micro KeyName=kp-gasida SgIngressSshCidr=$(curl -s ipinfo.io/ip)/32 --region ap-northeast-2

# CloudFormation 스택 배포 완료 후 작업용 EC2 IP 출력
aws cloudformation describe-stacks --stack-name mylab --query 'Stacks[*].Outputs[0].OutputValue' --output text --region ap-northeast-2

# [모니터링] CloudFormation 스택 상태 : 생성 완료 확인
while true; do
  date
  AWS_PAGER="" aws cloudformation list-stacks \
    --stack-status-filter CREATE_IN_PROGRESS CREATE_COMPLETE CREATE_FAILED DELETE_IN_PROGRESS DELETE_FAILED \
    --query "StackSummaries[*].{StackName:StackName, StackStatus:StackStatus}" \
    --output table
  sleep 1
done

# Ansible Server EC2 SSH 접속
ssh -i koo-seoul.pem ubuntu@$(aws cloudformation describe-stacks --stack-name mylab --query 'Stacks[*].Outputs[0].OutputValue' --output text --region ap-northeast-2)



 EC2 생성 시 확인할것

 Cloudformation 배포 스크립트를 통해 리눅스 환경을 AWS에 배포

 # SSH 접속 : ubuntu 계정
ssh -i ~/.ssh/kp-gasida.pem ubuntu@$(aws cloudformation describe-stacks --stack-name mylab --query 'Stacks[*].Outputs[0].OutputValue' --output text --region ap-northeast-2)
------------------------
# 현재 디렉터리 확인
pwd

# 계정 정보 확인
whoami
id

# 버전 확인
lsb_release -a

# CPU, Mem, Disk 등 기본 정보 확인
hostnamectl
lscpu
htop
free -h
df -hT /
mount
findmnt -A
cat /etc/hosts

# iptables 정책 확인
sudo iptables -t filter -L
sudo iptables -t nat -L

# 네트워크 정보 확인 - 리눅스아재력테스트
ip -br -c addr show
ip a(=ip addr) 혹은 ifconfig
ip route 혹은 route -n

# 프로세스 확인 - 셸변수
ps auf
pstree -p
echo $$
kill -9 $$



 EC2 생성 후 AWS cli 설치 및 AWS 자격증명 설정

yum install -y aws-cli
aws configure
# AWS Access Key ID [None]:
# AWS Secret Key ID [None]:



✅ 대주제

도커 컨테이너의 격리 요약

• 컨테이너는 독립된 리눅스 환경(pivot-root, namespace, Overlay filesystem, cgroup)을 보장받는 프로세스
• 컨테이너는 OS에서 보면 하나의 (프로세스)일뿐이다.
• Unix Socket이란? Docker는 왜 Root / sudo로만 동작할까?
• 커널이란 무엇인가?

도커 개념

• 도커(Docker)는 가상실행 환경을 제공해주는 오픈소스 플랫폼입니다. 도커에서는 이 가상실행 환경을 '컨테이너(Container)'라고 부릅니다.
• 좀 더 정확히 표현하는 용어는 '컨테이너화된 프로세스(Containerized Process)' 이다
• 도커 플랫폼이 설치된 곳이라면 컨테이너로 묶인 애플리케이션을 어디서든 실행할 수 있는 장점을 가집니다.

프로세스의 이해



프로세스에 대해서 최소한의 이해를 하고 있어야 된다.

• 프로그램과 프로세스의 차이점
• User space와 Kernel space 구분
• system call 이란?

• 프로세스는 실행 중인 프로그램의 인스턴스를 의미. OS에서 프로세스를 관리하며, 각 프로세스는 고유한 ID(PID)를 가짐.
• 프로세스는 CPU와 메모리를 사용하는 기본 단위로, OS 커널(Cgroup)에서 각 프로세스의 자원을 관리함.

# 프로세스 정보 확인
ps

# /sbin/init 1번 프로세스 확인
# 프로세스별 CPU 차지율, Memory 점유율, 실제 메모리 사용량 등 확인 >> 비율로 표현되는 이유는?
ps aux
ps -ef

# 프로세스 트리 확인
pstree --help
pstree
pstree -a
pstree -p
pstree -apn
pstree -apnT
pstree -apnTZ
pstree -apnTZ | grep -v unconfined

# 실시간 프로세스 정보 출력
top -d 1
htop

# 특정 프로세스 정보 찾기
pgrep -h

# [터미널1]
sleep 10000

# [터미널2]
pgrep sleep
pgrep sleep -u root
pgrep sleep -u ubuntu

• 리눅스의 /proc 디렉터리는 커널이 동적으로 생성하는 정보를 실시간 제공 : 시스템 상태, 프로세스(/proc/[PID]), HW 정보

#
mount -t proc
findmnt /proc
TARGET SOURCE FSTYPE OPTIONS
/proc  proc   proc   rw,nosuid,nodev,noexec,relatime

#
ls /proc
tree /proc -L 1
tree /proc -L 1 | more

# 커널이 동적으로 생성하는 정보
cat /proc/cpuinfo
cat /proc/meminfo
cat /proc/uptime
cat /proc/loadavg
cat /proc/version
cat /proc/filesystems
cat /proc/partitions

# 실시간(갱신) 정보
cat /proc/uptime
cat /proc/uptime
cat /proc/uptime

# 프로세스별 정보
ls /proc > 1.txt

# [터미널1]
sleep 10000

# [터미널2]
## 프로세스별 정보
ls /proc > 2.txt
ls /proc
diff 1.txt 2.txt
pstree -p
ps -C sleep
pgrep sleep

## sleep 프로세스 디렉터리 확인
tree /proc/$(pgrep sleep) -L 1
tree /proc/$(pgrep sleep) -L 2 | more

cat /proc/$(pgrep sleep)/cmdline ; echo
###
#root@MyServer:~# cat /proc/$(pgrep sleep)/cmdline ; echo
#sleep10000
###



ls -l /proc/$(pgrep sleep)/cwd
ls -l /proc/$(pgrep sleep)/exe
cat /proc/$(pgrep sleep)/environ ; echo
cat /proc/$(pgrep sleep)/maps
cat /proc/$(pgrep sleep)/stat
cat /proc/$(pgrep sleep)/status



프로세스에 대해 이해 했으니 이제는 도커를 설치해보자

# [터미널1] 관리자 전환
sudo su -
whoami
id

# 도커 설치
curl -fsSL https://get.docker.com | sh

# 도커 정보 확인 : Client 와 Server , Storage Driver(overlay2), Cgroup Version(2), Default Runtime(runc)
docker info
docker version

# 도커 서비스 상태 확인
systemctl status docker -l --no-pager

# 모든 서비스의 상태 표시 - 링크
systemctl list-units --type=service

# 도커 루트 디렉터리 확인 : Docker Root Dir(/var/lib/docker)
tree -L 3 /var/lib/docker

Manage Docker as a non-root user & Socket 소켓

https://www.youtube.com/watch?v=3jQ2dBpiqPo

• 도커를 유저로 실행하려고 하면 진행해야되는 부분이 있는데 공식문서에는 이렇게 나와있다.

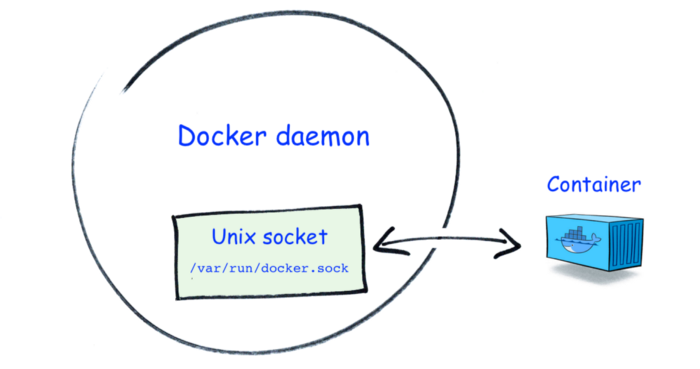

• 도커 데몬은 기본적으로 Unix Socket을 바인딩 하고 있는데 기본적으로 Unix socket은 Root user로 소유권이 되어있으며 group을 추가하거나 sudo로 실행하여야 한다.
• 유닉스 소켓이 무엇인지 알고싶은 사람은 https://www.youtube.com/watch?v=3jQ2dBpiqPo 해당 영상 짧고 핵심만 소개하기 때문에 추천함

# [터미널2] 일반 유저 ubuntu 로 실습 진행
whoami

# 도커 서버 정보 획득 실패
docker info
...
Server:
ERROR: permission denied while trying to connect to the Docker daemon socket at unix:///var/run/docker.sock: Get "http://%2Fvar%2Frun%2Fdocker.sock/v1.46/info": dial unix /var/run/docker.sock: connect: permission denied
errors pretty printing info

#
ls -l /run/docker.sock /var/run/docker.sock
file /var/run/docker.sock

# [터미널1] 관리자
sudo su -

#
sudo systemctl status docker -l --no-pager
docker info

# 소켓 정보 확인 : tcp, udp, sctp, Unix Domain
ss -h | grep sockets
ss -tl # 혹은 ss --tcp --listening
ss -xl # 혹은 ss --unix --listening
ss -xl | grep -i docker
u_str LISTEN 0      4096                               /run/docker.sock 69239            * 0
u_str LISTEN 0      4096                   /var/run/docker/metrics.sock 69882            * 0
u_str LISTEN 0      4096   /var/run/docker/libnetwork/914c2d2f1446.sock 69422            * 0

# 특정 소켓 파일을 사용하는 프로세스 확인
lsof /run/docker.sock
COMMAND  PID USER   FD   TYPE             DEVICE SIZE/OFF  NODE NAME
systemd    1 root   40u  unix 0xffff96bd96236a80      0t0 69239 /run/docker.sock type=STREAM
dockerd 5178 root    4u  unix 0xffff96bd96236a80      0t0 69239 /run/docker.sock type=STREAM

# unix domain socket 중 docker 필터링
lsof -U | grep -i docker

• 현재 터미널을 실행한 user 에 docker group 권한을 주자.

# [터미널2] 일반 유저 ubuntu 로 실습 진행
whoami

# Create the docker group : 도커 스크립트 생성 시 자동 생성되어 그룹 확인만 진행
sudo groupadd docker
getent group | tail -n 3

# Add your user to the docker group.
echo $USER
sudo usermod -aG docker $USER

# ssh logout
exit

# ssh 재접속 후 확인

#
docker info


# 컨테이너 실행
docker run hello-world

#
docker ps
docker ps -a
docker images

# 중지된 컨테이너 삭제
docker ps -aq
docker rm -f $(docker ps -aq)
docker ps -a

• 도커 설치가 완료되었기 때문에 프로세스, docker0 네트워크 인터페이스 , 브릿지 정보, iptables 정책들이 추가된것을 확인하자
• 유의할점이 iptables는 도커가 설치 된 이후에 여러가지 filter와 정책들이 추가 되는것을 비교해서 보자

# [터미널1] 관리자 권한

# 프로세스 확인 - 셸변수
ps -ef
pstree -p

# 시스템에 (마운트 된) disk free 디스크 여유 공간 확인
df -hT

# 네트워크 정보 확인 >> docker0 네트워크 인터페이스가 추가됨, 현재는 DOWN 상태
ip -br -c addr
ip -c addr
ip -c link
ip -br -c link
ip -c route

# 이더넷 브리지 정보 확인
brctl show

# iptables 정책 확인
iptables -t filter -S
iptables -t nat -S

## filter 에 FORWARD 가 기존 ACCEPT 에서 DROP 로 변경됨
## filter 에 FORWARD 에 docker0 에서 docker0 혹은 외부로 전달 허용 정책이 추가됨
iptables -t filter -S
-P INPUT ACCEPT
-P FORWARD DROP
-P OUTPUT ACCEPT
-N DOCKER
-N DOCKER-ISOLATION-STAGE-1
-N DOCKER-ISOLATION-STAGE-2
-N DOCKER-USER
-A FORWARD -j DOCKER-USER
-A FORWARD -j DOCKER-ISOLATION-STAGE-1
-A FORWARD -o docker0 -m conntrack --ctstate RELATED,ESTABLISHED -j ACCEPT
-A FORWARD -o docker0 -j DOCKER
-A FORWARD -i docker0 ! -o docker0 -j ACCEPT
-A FORWARD -i docker0 -o docker0 -j ACCEPT
-A DOCKER-ISOLATION-STAGE-1 -i docker0 ! -o docker0 -j DOCKER-ISOLATION-STAGE-2
-A DOCKER-ISOLATION-STAGE-1 -j RETURN
-A DOCKER-ISOLATION-STAGE-2 -o docker0 -j DROP
-A DOCKER-ISOLATION-STAGE-2 -j RETURN
-A DOCKER-USER -j RETURN

## nat POSTROUTING 에 172.17.0.0/16 에서 외부로 전달 시 매스커레이딩(SNAT) 정책이 추가됨
iptables -t nat -S
-P PREROUTING ACCEPT
-P INPUT ACCEPT
-P OUTPUT ACCEPT
-P POSTROUTING ACCEPT
-N DOCKER
-A PREROUTING -m addrtype --dst-type LOCAL -j DOCKER
-A OUTPUT ! -d 127.0.0.0/8 -m addrtype --dst-type LOCAL -j DOCKER
-A POSTROUTING -s 172.17.0.0/16 ! -o docker0 -j MASQUERADE
-A DOCKER -i docker0 -j RETURN

목표

도커에 대해 전반적인 이해를 했고

다음 시간에는 컨테이너의 격리 기술에 대해서 알아보도록 하겠다.

다음장에 넘어가기 전에 카카오 기술블로그에 굉장히 좋은 내용이 있어서 꼭 영상을 시청 하면서 따라해보자.

https://www.youtube.com/watch?v=mSD88FuST80
