[KANS] 쿠버네티스 네트워크 (5) PAUSE 컨테이너

대주제



• PAUSE 컨테이너
• https://blog.hyojun.me/4

요약 : 파드는 1개 이상의 컨테이너로 구성된 컨테이너의 집합이며, PAUSE 컨테이너가 Network/IPC/UTS 네임스페이스를 생성하고 유지/공유합니다.





실습 환경



1. 클러스터배포

# '컨트롤플레인, 워커 노드 1대' 클러스터 배포 : 파드에 접속하기 위한 포트 맵핑 설정
cat <<EOT> kind-2node.yaml
kind: Cluster
apiVersion: kind.x-k8s.io/v1alpha4
nodes:
- role: control-plane
- role: worker
  extraPortMappings:
  - containerPort: 30000
    hostPort: 30000
  - containerPort: 30001
    hostPort: 30001
EOT
kind create cluster --config kind-2node.yaml --name myk8s

# 툴 설치
docker exec -it myk8s-control-plane sh -c 'apt update && apt install tree jq psmisc lsof wget bridge-utils tcpdump htop git nano -y'
docker exec -it myk8s-worker        sh -c 'apt update && apt install tree jq psmisc lsof wget bridge-utils tcpdump htop -y'

# 확인
kubectl get nodes -o wide
docker ps
docker port myk8s-worker
docker exec -it myk8s-control-plane ip -br -c -4 addr
docker exec -it myk8s-worker  ip -br -c -4 addr

# kube-ops-view
helm repo add geek-cookbook https://geek-cookbook.github.io/charts/
helm install kube-ops-view geek-cookbook/kube-ops-view --version 1.2.2 --set service.main.type=NodePort,service.main.ports.http.nodePort=30000 --set env.TZ="Asia/Seoul" --namespace kube-system

# 설치 확인
kubectl get deploy,pod,svc,ep -n kube-system -l app.kubernetes.io/instance=kube-ops-view

# kube-ops-view 접속 URL 확인 (1.5 , 2 배율) : macOS 사용자
echo -e "KUBE-OPS-VIEW URL = http://localhost:30000/#scale=1.5"
echo -e "KUBE-OPS-VIEW URL = http://localhost:30000/#scale=2"

# kube-ops-view 접속 URL 확인 (1.5 , 2 배율) : Windows 사용자
echo -e "KUBE-OPS-VIEW URL = http://192.168.50.10:30000/#scale=1.5"
echo -e "KUBE-OPS-VIEW URL = http://192.168.50.10:30000/#scale=2"



2. 팟 배포

# [터미널2] kubectl 명령 실행 및 확인

# Pod 생성 : YAML 파일에 컨테이너가 사용할 포트(TCP 80)을 설정
cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Pod
metadata:
  name: myweb
spec:
  containers:
  - image: nginx:alpine
    name: myweb-container
    ports:
    - containerPort: 80
      protocol: TCP
  terminationGracePeriodSeconds: 0
EOF

# Pod 정보 확인 : pause 컨테이너 정보가 보이는가?
kubectl get pod -o wide
kubectl describe pod myweb
kubectl get pod myweb -o json # status.conditions 에 Type 정보 확인 : 시간 정렬은 안되어 있음..

---

# [터미널1] myk8s-worker bash 진입 후 실행 및 확인
docker exec -it myk8s-worker bash
----------------------------------
crictl ps
pstree -aln
pstree -aclnpsS # 파드내에 pause 컨테이너와 app 컨테이너, 네임스페이스 정보

# 네임스페이스 확인 : lsns - List system namespaces
lsns -p 1
lsns -p $$
lsns -p <pstree -aclnpsS에서 출력된 pause 컨테이너 PID>
lsns -p $(pgrep nginx) # app 컨테이너(metrics-server)

----------------------------------

# [터미널2] kubectl 명령 실행 및 확인
kubectl delete pod myweb



3. 팟 내부에 2개 컨테이너 배포

apiVersion: v1
kind: Pod
metadata:
  name: myweb2
spec:
  containers:
  - name: myweb2-nginx
    image: nginx
    ports:
    - containerPort: 80
      protocol: TCP

  - name: myweb2-netshoot
    image: nicolaka/netshoot
    command: ["/bin/bash"]
    args: ["-c", "while true; do sleep 5; curl localhost; done"] # 포드가 종료되지 않도록 유지합니다

  terminationGracePeriodSeconds: 0



3. NET IPC UTS 공유 확인

# [터미널1] 파드 생성
kubectl apply -f https://raw.githubusercontent.com/gasida/NDKS/main/3/myweb2.yaml

# 확인
# pod 정보 READY 에 2/2 를 확인 : pod 내 모든 컨테이너가 정상이여야지 status 가 Running 가 됨
kubectl get pod -owide

# Pod 상세 정보에 컨테이너 2개 정보가 보인다
kubectl describe pod myweb2
root@k8s-m:~# kubectl describe pod myweb2
Name:         myweb2
...
Containers:
  myweb2-nginx:
    Container ID:   docker://2717dd093ee5c69a918c6c52461f47cf5f0c0330378730ce717d1fcabb0fc748
    Image:          nginx
...
  myweb2-netshoot:
    Container ID:  docker://e3e3aef9ee53ef805336d4b6e0986f63e23c767b1648d18ff09948815c5f06a9
    Image:         nicolaka/netshoot
...

# 파드의 각각 컨테이너 IP 확인 >> IP가 같다!
kubectl exec myweb2 -c myweb2-netshoot -- ip addr
kubectl exec myweb2 -c myweb2-nginx -- apt update
kubectl exec myweb2 -c myweb2-nginx -- apt install -y net-tools
kubectl exec myweb2 -c myweb2-nginx -- ifconfig

# myweb2-netshoot 컨테이너 zsh 진입
kubectl exec myweb2 -c myweb2-netshoot -it -- zsh
----------------------------------
ifconfig
ss -tnlp
curl localhost # nginx 컨테이너가 아닌데, 로컬 접속 되고 tcp 80 listen 이다. 왜그럴까?
ps -ef # nginx 프로세스 정보가 안보이는데...
exit
----------------------------------

# 터미널3 : nginx 컨테이너 웹 접속 로그 출력 : 접속자(myweb2-netshoot)의 IP 가 ::1(ipv6) 혹은 127.0.0.1(ipv4) 이닷!
kubectl logs -f myweb2 -c myweb2-nginx
::1 - - [01/Sep/2024:06:33:26 +0000] "GET / HTTP/1.1" 200 615 "-" "curl/8.7.1" "-"
혹은
127.0.0.1 - - [16/Jun/2021:06:22:24 +0000] "GET / HTTP/1.1" 200 612 "-" "curl/7.77.0" "-"


# [터미널2]
docker exec -it myk8s-worker bash
----------------------------------
# 컨테이너 정보 확인 : POD 와 POD ID가 같음을 확인
crictl ps
CONTAINER           IMAGE               CREATED              STATE               NAME                ATTEMPT             POD ID              POD
f0401ef30af36       e286c635d1232       About a minute ago   Running             myweb2-netshoot     0                   40f9a3021011a       myweb2
1f83b080de52d       a9dfdba8b7190       About a minute ago   Running             myweb2-nginx        0                   40f9a3021011a       myweb2
...

# 워커 노드에서 컨테이너 프로세스 정보 확인
ps -ef | grep 'nginx -g' | grep -v grep
root       14508   14483  0 09:23 ?        00:00:00 nginx: master process nginx -g daemon off;

ps -ef | grep 'curl' | grep -v grep
root       14596   14574  0 09:23 ?        00:00:00 /bin/bash -c while true; do sleep 5; curl localhost; done

# 각각 프로세스를 변수에 지정
NGINXPID=$(ps -ef | grep 'nginx -g' | grep -v grep | awk '{print $2}')
echo $NGINXPID

NETSHPID=$(ps -ef | grep 'curl' | grep -v grep | awk '{print $2}')
echo $NETSHPID

# 한 파드 내의 각 컨테이너의 네임스페이스 정보 확인
## time, user 네임스페이스는 호스트와 같음, 격리하지 않음
## mnt, uts, pid 네임스페이스는 컨테이너별로 격리
## ipc, uts, net 네임스페이스는 파드 내의 컨테이너 간 공유 (IPC : 컨테이너 프로세스간 공유 - signal, socket, pipe 등)
## Pause 컨테이너는 IPC, Network, UTS 네임스페이스를 생성하고 유지 -> 나머지 컨테이너들은 해당 네임스페이스를 공유하여 사용
## 유저가 실행한 특정 컨테이너가 비정상 종료되어 컨터이너 전체에서 공유되는 네임스페이스에 문제가 발생하는 것을 방지

lsns -p $NGINXPID
        NS TYPE   NPROCS   PID USER  COMMAND
4026531834 time       28     1 root  /sbin/init
4026531837 user       28     1 root  /sbin/init
4026533482 net        12  2112 65535 /pause
4026533611 uts        12  2112 65535 /pause
4026533612 ipc        12  2112 65535 /pause
4026533614 mnt         9  2172 root  nginx: master process nginx -g daemon off;
4026533615 pid         9  2172 root  nginx: master process nginx -g daemon off;
4026533616 cgroup      9  2172 root  nginx: master process nginx -g daemon off;

lsns -p $NETSHPID
        NS TYPE   NPROCS   PID USER  COMMAND
4026531834 time       28     1 root  /sbin/init
4026531837 user       28     1 root  /sbin/init
4026533482 net        12  2112 65535 /pause
4026533611 uts        12  2112 65535 /pause
4026533612 ipc        12  2112 65535 /pause
4026533617 mnt         2  2296 root  /bin/bash -c while true; do sleep 5; curl localhost; done
4026533618 pid         2  2296 root  /bin/bash -c while true; do sleep 5; curl localhost; done
4026533619 cgroup      2  2296 root  /bin/bash -c while true; do sleep 5; curl localhost; done

# pause 정보 확인 :
PAUSEPID=<각자 자신의 pause PID>
PAUSEPID=2112
lsns -p $PAUSEPID
        NS TYPE   NPROCS   PID USER  COMMAND
4026531834 time       28     1 root  /sbin/init
4026531837 user       28     1 root  /sbin/init
4026532760 cgroup     15     1 root  /sbin/init # cgroup 호스트와 같은 이유는?
4026533482 net        12  2112 65535 /pause
4026533610 mnt         1  2112 65535 /pause     # app 컨테이너와 다른 이유는?
4026533611 uts        12  2112 65535 /pause
4026533612 ipc        12  2112 65535 /pause
4026533613 pid         1  2112 65535 /pause     # app 컨테이너와 다른 이유는?

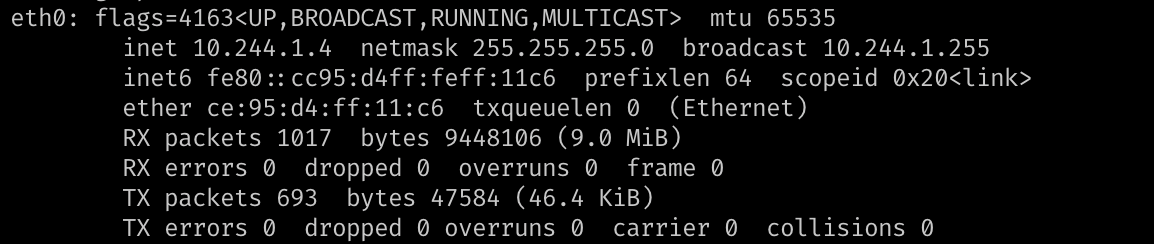

# 개별 컨테이너에 명령 실행 : IP 동일 확인
crictl ps
crictl ps -q
crictl exec -its 904e43d8fca65 ifconfig
crictl exec -its 63f82edc9caa6 ifconfig


# PAUSE 의 NET 네임스페이스 PID 확인 및 IP 정보 확인
lsns -t net
nsenter -t $PAUSEPID -n ip -c addr
nsenter -t $NGINXPID -n ip -c addr
nsenter -t $NETSHPID -n ip -c addr

# 2개의 네임스페이스 비교 , 아래 2112 프로세스의 정제는?
crictl inspect <myweb2-nginx    컨테이너ID> | jq
crictl inspect <myweb2-netshoot 컨테이너ID> | jq
crictl inspect 904e43d8fca65 | jq
crictl inspect 63f82edc9caa6 | jq
...
        "namespaces": [
          {
            "type": "pid"
          },
          {
            "type": "ipc",
            "path": "/proc/2112/ns/ipc"
          },
          {
            "type": "uts",
            "path": "/proc/2112/ns/uts"
          },
          {
            "type": "mount"
          },
          {
            "type": "network",
            "path": "/proc/2112/ns/net"
          },
          {
            "type": "cgroup"
          }
        ],
...

같은 네트워크 네임스페이스이기 때문에 IP가 같음
