[KANS] 쿠버네티스 네트워크 (13) Service Mesh : Istio- Mode(Sidecar, Ambient)

목표:

1. 서비스 메시 소개

2. Envoy 소개

3. istio 소개

4. istio 기능 실습

서비스 메시

등장배경 :

마이크로서비스 아키텍처 환경의 시스템 전체 모니터링의 어려움, 운영 시 시스템 장애나 문제 발생할 때 원인과 병목 구간 찾기 어려움

내부망 진입점에 역할을 하는 GW(예. API Gateway) 경우 모든 동작 처리에 무거워지거나, 내부망 내부 통신 제어는 어려움

기본 동작 :

파드 간 통신 경로에 프록시를 놓고 트래픽 모니터링이나 트래픽 컨트롤 → 기존 애플리케이션 코드에 수정 없이 구성 가능!

1. 애플리케이션의 변경 없이 , 모든 애플리케이션 통신 사이에 Proxy를 두고 통신 해보자.

파드 내에 사이드 카 컨테이너로 주입
Proxy 컨테이너가 Application 트래픽을 가로채야됨 ( iptables rule 구현)

2. Proxy는 결국 Dataplane이니, 이를 중앙에서 관리하는 ControlPlane을 두고 중앙에서 관리

Proxy는 중앙에서 설정관리가 잘되는 툴을 선택, 즉 원격에서 동적인 설정관리가 유연해야함
중앙에서 어떤 동작/설정을 관리해야 할까? 라우팅 , 보안 통신을 위한 mtLS 관련, 동기화 상태 정보 등

특징:

Observablity

에러율, 레이턴시 , 커넥션 개수, 요청 개수 등
메트릭 모니터링 , 특정 서비스 간 혹은 특정 요청 경로로 필터링 가능

Traffic Control

트래픽 시프팅 - 카나리 배포
서킷 브레이커 - 연쇄 장애, 시스템 전체 장애 예방
폴트 인젝션 - 의도적으로 요청을 지연 및 실패 구현
속도 제한 - 요청 개수를 제한

Envoy

L4/7 Proxy, istio의 Sidecar proxy로 사용

서비스메시 솔루션이나 Gatway API 구현체들을 Envoy를 내부적으로 사용하고 있으며, Envoy가 제공하는 동적 구성을 위한 API(xDS Sync API)를 이용하여 다양한 네트워크 정책을 구성 하게 됩니다.

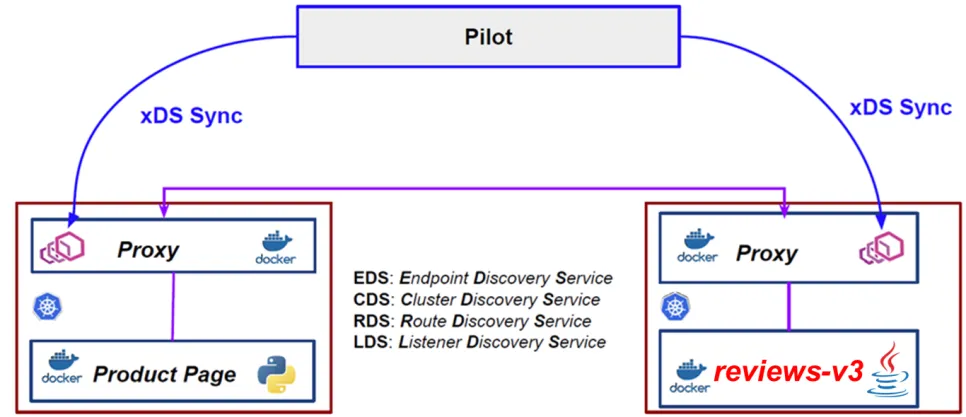

Envoy의 xDS Sync API는 아래와 같은 레이어에서 동작하게 됩니다.
- LDS - Listener Discovery Service
- RDS - Route Discovery Service
- CDS - Cluseter Discovery Service
- EDS - Endpoint Discovery Service

실습에서 계속 xDS에 대한 언급이 있으므로 주요 구성요소를 조금 더 살펴보겠습니다,

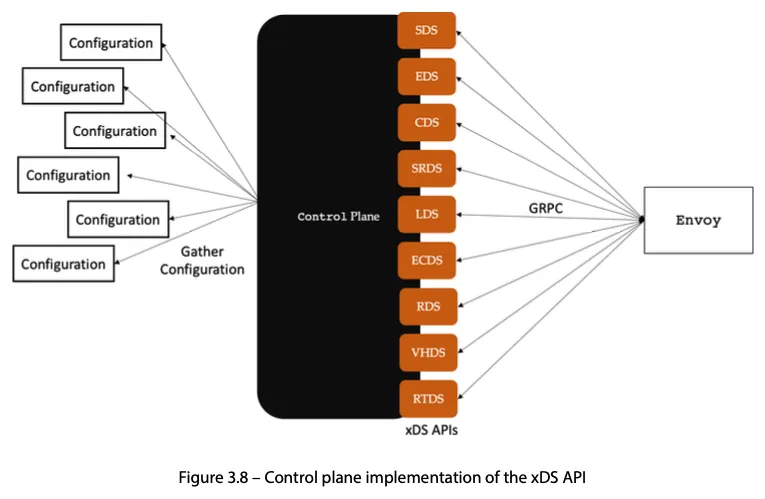

Configuration (좌측):
- 여러 소스에서 수집된 설정 데이터입니다. 이는 다양한 네트워크, 보안, 라우팅, 엔드포인트 정보를 포함할 수 있습니다. 컨트롤 플레인은 이러한 설정 데이터를 모아서 Envoy에 전달합니다.
Control Plane (중앙):
- Envoy가 사용할 설정 정보를 수집하고 관리하는 역할을 합니다. 컨트롤 플레인은 xDS API를 통해 Envoy에게 다양한 설정 데이터를 제공합니다. 여기서 각 API는 서로 다른 유형의 설정을 제공하며, 이를 통해 Envoy가 트래픽을 효과적으로 제어할 수 있습니다.
xDS APIs (우측):
- 컨트롤 플레인은 다양한 xDS API를 통해 Envoy로 데이터를 전송하며, 각 API의 역할은 다음과 같습니다
- SDS (Secret Discovery Service): Envoy가 TLS 인증서와 같은 보안 정보를 동적으로 가져오는 서비스
- EDS (Endpoint Discovery Service): 백엔드 서비스의 엔드포인트 정보를 Envoy에게 제공
- CDS (Cluster Discovery Service): 클러스터 정보를 전달합니다. 클러스터는 백엔드 서버의 그룹으로, Envoy는 이를 통해 어떤 서버로 트래픽을 보낼지 결정
- LDS (Listener Discovery Service): Envoy의 리스너 설정을 관리합니다. 리스너는 네트워크 요청을 수신하는 엔티티
- RDS (Route Discovery Service): 트래픽 라우팅 규칙을 제공합니다. Envoy는 이를 통해 클라이언트 요청을 적절한 백엔드 서비스로 라우팅
GRPC (Envoy컨테이너와의 통신):
- 앞서 설명했듯이 컨트롤 플레인은 Envoy와 gRPC를 통해 통신합니다. gRPC는 고성능 원격 프로시저 호출(Remote Procedure Call) 시스템으로, Envoy는 이 프로토콜을 통해 컨트롤 플레인으로부터 동적으로 설정을 받아 트래픽을 제어

Envoy 실습

envoy install

# 설치
# echo "deb [signed-by=/etc/apt/keyrings/envoy-keyring.gpg] https://apt.envoyproxy.io focal main" | sudo tee /etc/apt/sources.list.d/envoy.list
wget -O- https://apt.envoyproxy.io/signing.key | sudo gpg --dearmor -o /etc/apt/keyrings/envoy-keyring.gpg
echo "deb [signed-by=/etc/apt/keyrings/envoy-keyring.gpg] https://apt.envoyproxy.io jammy main" | sudo tee /etc/apt/sources.list.d/envoy.list
sudo apt-get update && sudo apt-get install envoy -y

# 확인
envoy --version

# 도움말
envoy --help

envoy test

# (터미널1) 데모 config 적용하여 실행
curl -O https://www.envoyproxy.io/docs/envoy/latest/_downloads/92dcb9714fb6bc288d042029b34c0de4/envoy-demo.yaml
envoy -c envoy-demo.yaml


# (터미널2) 정보 확인
ss -tnlp
State    Recv-Q  Send-Q    Local Address:Port   Peer Address:Port    Process
LISTEN   0       4096      0.0.0.0:10000        0.0.0.0:*            users:(("envoy",pid=8007,fd=18),("envoy",pid=8007,fd=16))

# 접속 테스트
curl -s http://127.0.0.1:10000 | grep -o "<title>.*</title>"

# 외부 접속 정보 출력
echo -e "http://$(curl -s ipinfo.io/ip):10000"
http://[외부아이피]:10000

--------------------
# 자신의 PC 웹브라우저에서 외부 접속 정보 접속 확인!

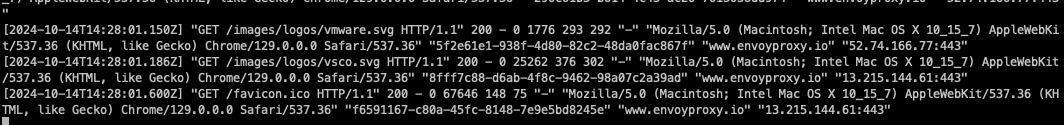

# k3s-s 에서 접속 테스트
curl -s http://192.168.10.200:10000 | grep -o "<title>.*</title>"
--------------------

# 연결 정보 확인
ss -tnp

# (터미널1) envoy 실행 취소(CTRL+C) 후 (관리자페이지) 설정 덮어쓰기 - 링크
cat <<EOT> envoy-override.yaml
admin:
  address:
    socket_address:
      address: 0.0.0.0
      port_value: 9902
EOT
envoy -c envoy-demo.yaml --config-yaml "$(cat envoy-override.yaml)"

# envoy 관리페이지 외부 접속 정보 출력
echo -e "http://$(curl -s ipinfo.io/ip):9902"
http://[외부아이피]:9902

--------------------
# 자신의 PC 웹브라우저에서 관리 페이지 외부 접속 정보 접속 확인!

istio

1. istio install

# istioctl 설치
export ISTIOV=1.23.2
echo "export ISTIOV=1.23.2" >> /etc/profile
curl -s -L https://istio.io/downloadIstio | ISTIO_VERSION=$ISTIOV TARGET_ARCH=x86_64 sh -
tree istio-$ISTIOV -L 2 # sample yaml 포함
cp istio-$ISTIOV/bin/istioctl /usr/local/bin/istioctl
istioctl version --remote=false

# (default 프로파일) 컨트롤 플레인 배포 - 링크 Customizing
# The istioctl command supports the full IstioOperator API via command-line options for individual settings or for passing a yaml file containing an IstioOperator custom resource (CR).
istioctl profile list
istioctl profile dump default
istioctl profile dump --config-path components.ingressGateways
istioctl profile dump --config-path values.gateways.istio-ingressgateway
istioctl profile dump demo

istioctl profile dump demo > demo-profile.yaml
vi demo-profile.yaml # 복잡성을 줄이게 실습 시나리오 환경 맞춤
--------------------
    egressGateways:
    - enabled: false
--------------------

istioctl install -f demo-profile.yaml -y

        |\
        | \
        |  \
        |   \
      /||    \
     / ||     \
    /  ||      \
   /   ||       \
  /    ||        \
 /     ||         \
/______||__________\
____________________
  \__       _____/
     \_____/

✔ Istio core installed ⛵️
✔ Istiod installed 🧠
✔ Istio core installed ⛵️
✔ Istiod installed 🧠
✔ Ingress gateways installed 🛬
✔ Installation complete

# 설치 확인 : istiod, istio-ingressgateway
kubectl get all,svc,ep,sa,cm,secret,pdb -n istio-system
kubectl get crd | grep istio.io | sort

# istio-ingressgateway 의 envoy 버전 확인
kubectl exec -it deploy/istio-ingressgateway -n istio-system -c istio-proxy -- envoy --version
envoy  version: 6c72b2179f5a58988b920a55b0be8346de3f7b35/1.31.2-dev/Clean/RELEASE/BoringSSL

# istio-ingressgateway 서비스 NodePort로 변경
kubectl patch svc -n istio-system istio-ingressgateway -p '{"spec":{"type":"NodePort"}}'

# istio-ingressgateway 서비스 확인
kubectl get svc,ep -n istio-system istio-ingressgateway

## istio-ingressgateway 서비스 포트 정보 확인
kubectl get svc -n istio-system istio-ingressgateway -o jsonpath={.spec.ports[*]} | jq

## istio-ingressgateway 디플로이먼트 파드의 포트 정보 확인
kubectl get deploy/istio-ingressgateway -n istio-system -o jsonpath={.spec.template.spec.containers[0].ports[*]} | jq
kubectl get deploy/istio-ingressgateway -n istio-system -o jsonpath={.spec.template.spec.containers[0].readinessProbe} | jq

# istiod(컨트롤플레인) 디플로이먼트 정보 확인
kubectl exec -it deployment.apps/istiod -n istio-system -- ss -tnlp
kubectl exec -it deployment.apps/istiod -n istio-system -- ss -tnp
kubectl exec -it deployment.apps/istiod -n istio-system -- ps -ef
UID          PID    PPID  C STIME TTY          TIME CMD
istio-p+       1       0  0 05:27 ?        00:00:07 /usr/local/bin/pilot-discovery discovery --monitoringAddr=:15014 --log_output_l

# istio-ingressgateway 디플로이먼트 정보 확인
kubectl exec -it deployment.apps/istio-ingressgateway -n istio-system -- ss -tnlp
kubectl exec -it deployment.apps/istio-ingressgateway -n istio-system -- ss -tnp
kubectl exec -it deployment.apps/istio-ingressgateway -n istio-system -- ps -ef
istio-p+       1       0  0 05:27 ?        00:00:01 /usr/local/bin/pilot-agent proxy router --domain istio-system.svc.cluster.local
istio-p+      15       1  0 05:27 ?        00:00:11 /usr/local/bin/envoy -c etc/istio/proxy/envoy-rev.json --drain-time-s 45 --drai

kubectl exec -it deployment.apps/istio-ingressgateway -n istio-system -- cat /etc/istio/proxy/envoy-rev.json
kubectl exec -it deployment.apps/istio-ingressgateway -n istio-system -- ss -xnlp
kubectl exec -it deployment.apps/istio-ingressgateway -n istio-system -- ss -xnp

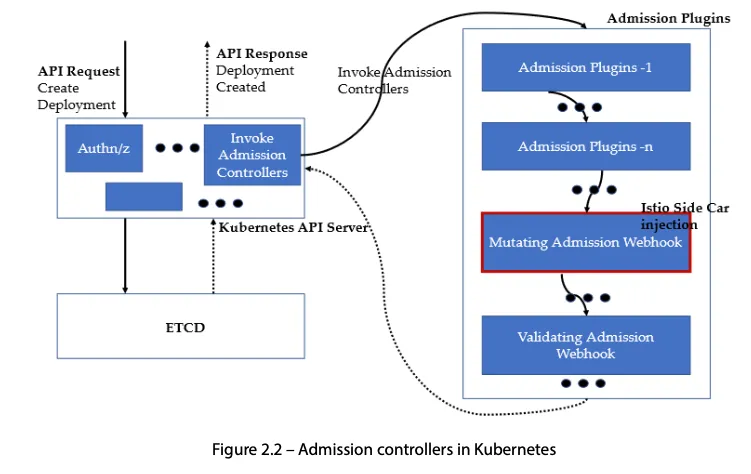

사이드카 주입 : Auto Injection with namespace label : 해당 네임스페이스에 생성되는 모든 파드들은 istio 사이드카가 자동으로 injection 됨

(⎈|default:N/A) root@k3s-s:~# kubectl patch svc -n istio-system istio-ingressgateway -p '{"spec":{"type":"NodePort"}}'
service/istio-ingressgateway patched
(⎈|default:N/A) root@k3s-s:~# kubectl label namespace default istio-injection=enabled
namespace/default labeled
(⎈|default:N/A) root@k3s-s:~# kubectl get ns -L istio-injection
NAME              STATUS   AGE    ISTIO-INJECTION
default           Active   2d8h   enabled
istio-system      Active   92s
kube-node-lease   Active   2d8h
kube-public       Active   2d8h
kube-system       Active   2d8h

2. Istio 접속 테스트를 위한 변수 지정

k3s-s )

mypc)
## istio-ingressgateway 파드가 배치된 노드의 유동 공인 IP 확인
aws ec2 describe-instances --query "Reservations[*].Instances[*].{PublicIPAdd:PublicIpAddress,InstanceName:Tags[?Key=='Name']|[0].Value,Status:State.Name}" --filters Name=instance-state-name,Values=running --output text
k3s-s	3.38.151.222	running
k3s-w1	15.165.75.117	running
k3s-w2	3.39.223.99	running
testpc	54.180.243.135	running


k3s-s)
# istio ingress gw NodePort(HTTP 접속용) 변수 지정 : 아래 ports[0] 은 어떤 용도의 포트일까요?
export IGWHTTP=$(kubectl get service -n istio-system istio-ingressgateway -o jsonpath='{.spec.ports[1].nodePort}')
echo $IGWHTTP
IGWHTTP=<각자 자신의 NodePort>

# /etc/hosts 파일 수정
MYDOMAIN=<각자 자신의 www 도메인> # 단, 사용하고 있지 않는 공인 도메인을 사용 할 것
MYDOMAIN=www.gasida.dev
echo "<istio-ingressgateway 파드가 있는 워커 노드> $MYDOMAIN" >> /etc/hosts

MYDOMAIN=<각자 자신의 www 도메인>
export MYDOMAIN=www.gasida.dev
echo -e "192.168.10.10 $MYDOMAIN" >> /etc/hosts
echo -e "export MYDOMAIN=$MYDOMAIN" >> /etc/profile

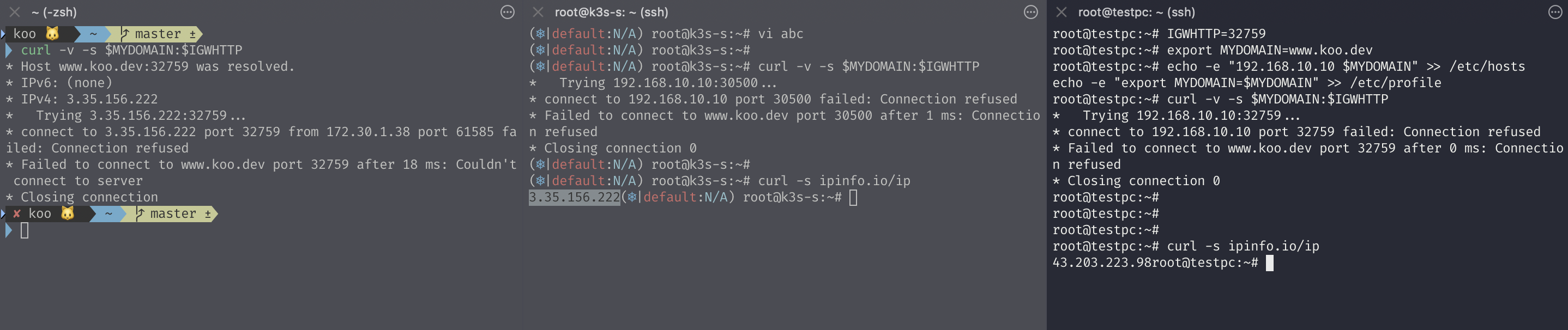

# istio ingress gw 접속 테스트 : 아직은 설정이 없어서 접속 실패가 된다
curl -v -s $MYDOMAIN:$IGWHTTP

testpc )

# 아래 변수는 각자 자신의 값을 직접 입력 할 것
IGWHTTP=<각자 출력된 NodePort>
IGWHTTP=32759
export MYDOMAIN=www.gasida.dev
echo -e "192.168.10.10 $MYDOMAIN" >> /etc/hosts
echo -e "export MYDOMAIN=$MYDOMAIN" >> /etc/profile

# istio ingress gw 접속 테스트 : 아직은 설정이 없어서 접속 실패가 된다
curl -v -s $MYDOMAIN:$IGWHTTP

curl -v -s $MYDOMAIN:$IGWHTTP

3. Istio 통한 외부 노출

# 로그 모니터링
kubectl get pod -n istio-system -l app=istiod
kubetail -n istio-system -l app=istiod -f

kubectl get pod -n istio-system -l app=istio-ingressgateway
kubetail -n istio-system -l app=istio-ingressgateway -f

파드와 서비스 배포

cat <<EOF | kubectl create -f -
apiVersion: apps/v1
kind: Deployment
metadata:
  name: deploy-websrv
spec:
  replicas: 1
  selector:
    matchLabels:
      app: deploy-websrv
  template:
    metadata:
      labels:
        app: deploy-websrv
    spec:
      terminationGracePeriodSeconds: 0
      containers:
      - name: deploy-websrv
        image: nginx:alpine
        ports:
        - containerPort: 80
---
apiVersion: v1
kind: Service
metadata:
  name: svc-clusterip
spec:
  ports:
    - name: svc-webport
      port: 80
      targetPort: 80
  selector:
    app: deploy-websrv
  type: ClusterIP
EOF

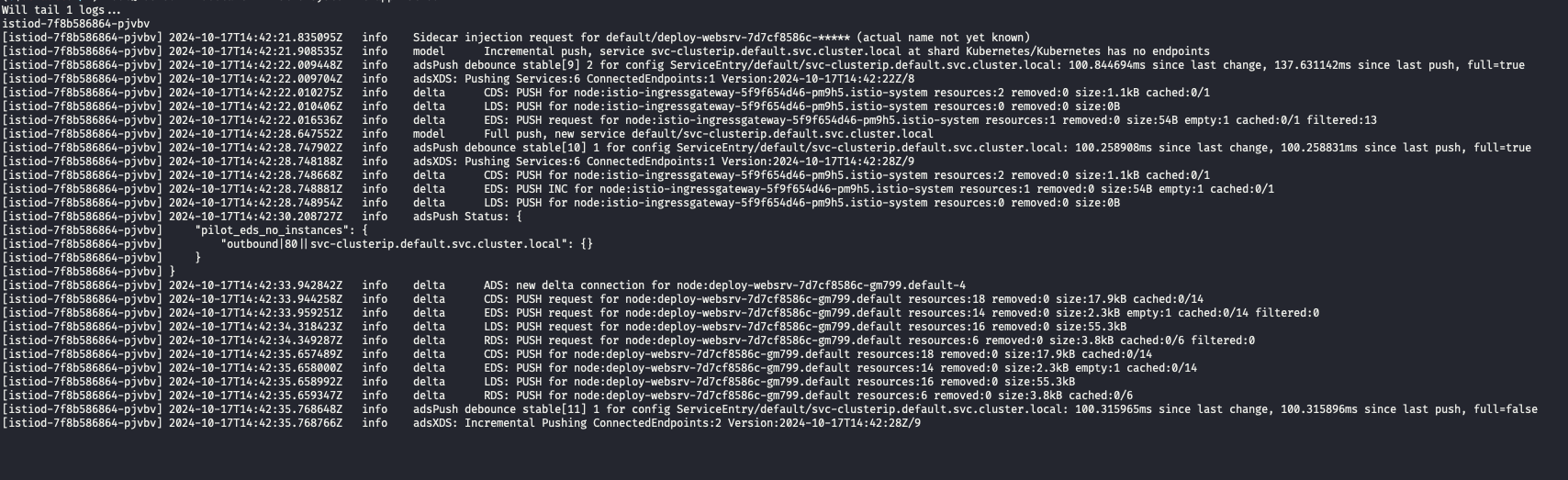

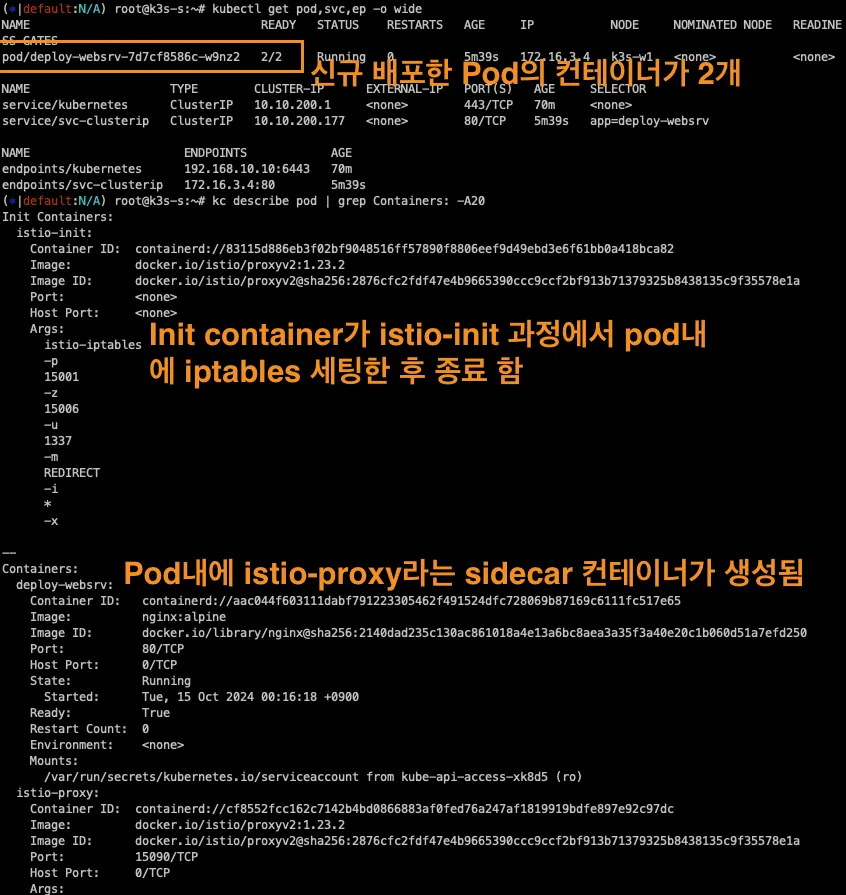

# 사이드카 컨테이너 배포 확인
kubectl get pod,svc,ep -o wide
NAME                             READY   STATUS    RESTARTS   AGE   IP           NODE     NOMINATED NODE   READINESS GATES
deploy-websrv-7d7cf8586c-rhhv8   2/2     Running   0          29s   172.16.2.6   k3s-w2   <none>           <none>
...

kc describe pod

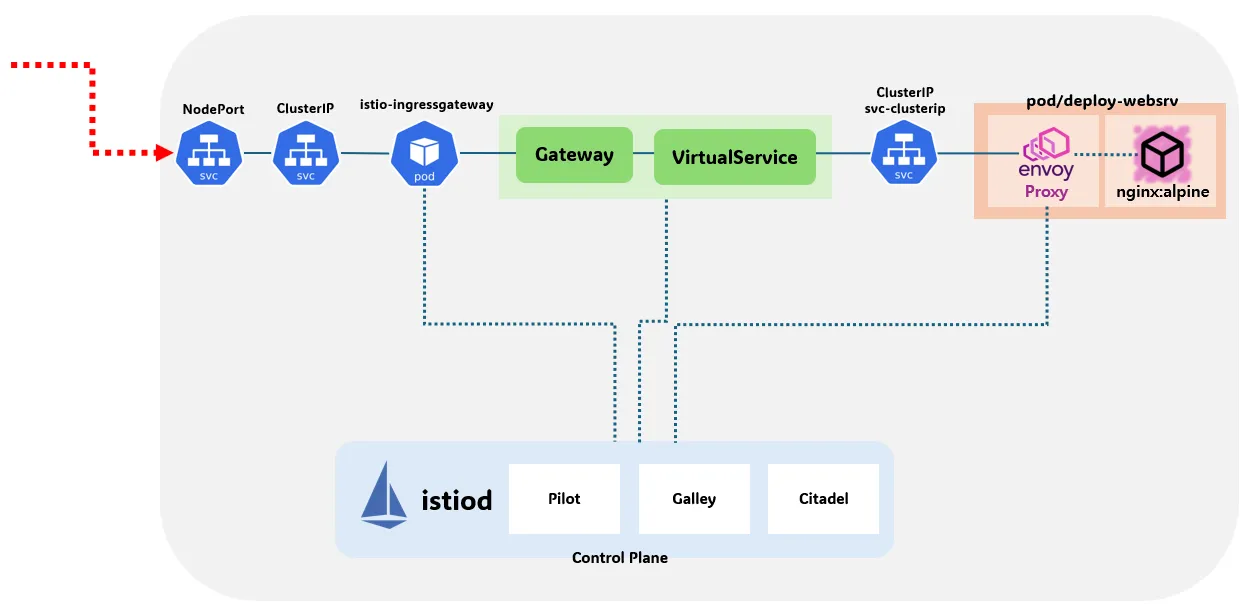

gw/vs/ 배포

cat <<EOF | kubectl create -f -
apiVersion: networking.istio.io/v1
kind: Gateway
metadata:
  name: test-gateway
spec:
  selector:
    istio: ingressgateway
  servers:
  - port:
      number: 80
      name: http
      protocol: HTTP
    hosts:
    - "*"
---
apiVersion: networking.istio.io/v1
kind: VirtualService
metadata:
  name: nginx-service
spec:
  hosts:
  - "$MYDOMAIN"
  gateways:
  - test-gateway
  http:
  - route:
    - destination:
        host: svc-clusterip
        port:
          number: 80
EOF

(⎈|default:N/A) root@k3s-s:~# kubectl get gw,vs
NAME                                       AGE
gateway.networking.istio.io/test-gateway   82s

NAME                                               GATEWAYS           HOSTS             AGE
virtualservice.networking.istio.io/nginx-service   ["test-gateway"]   ["www.koo.dev"]   82s

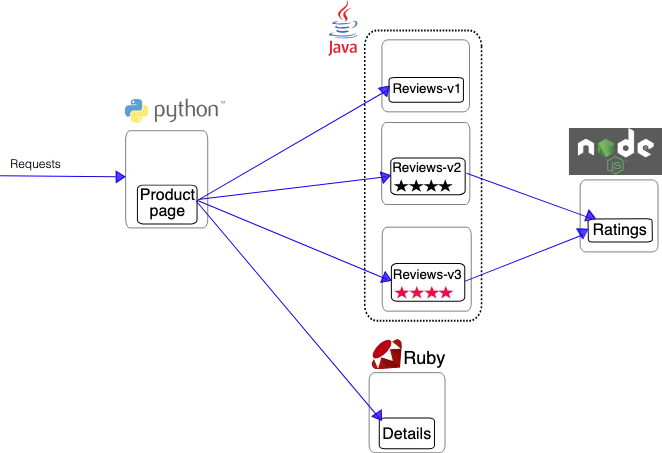

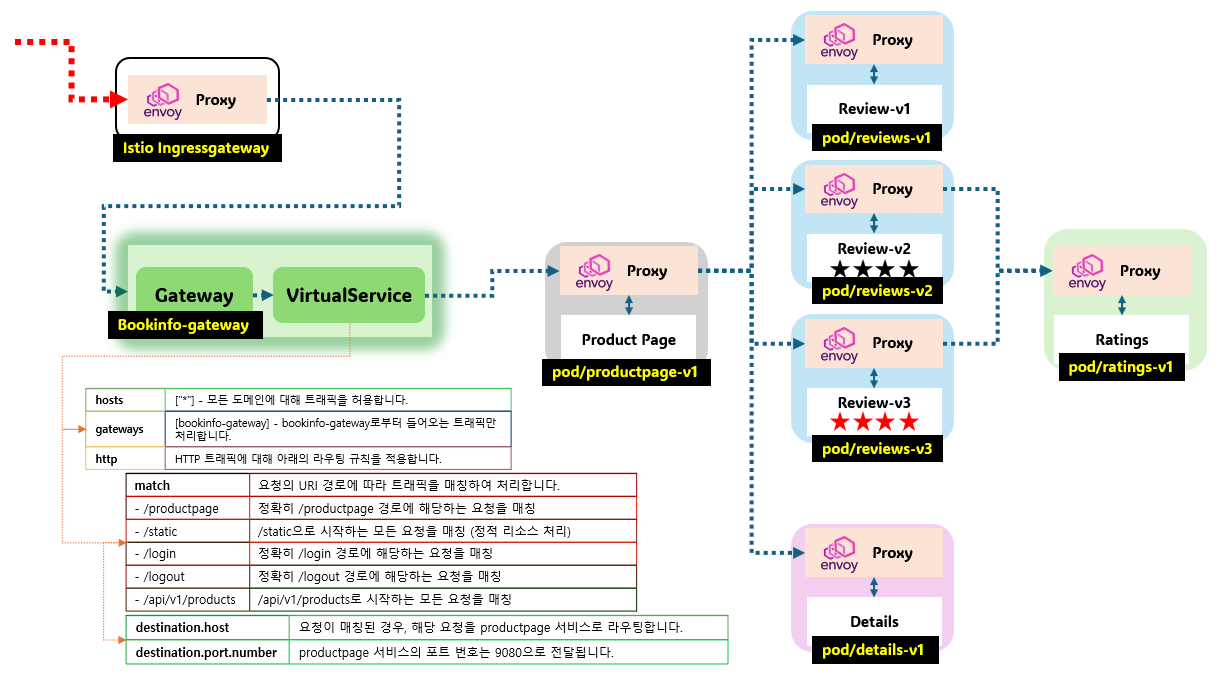

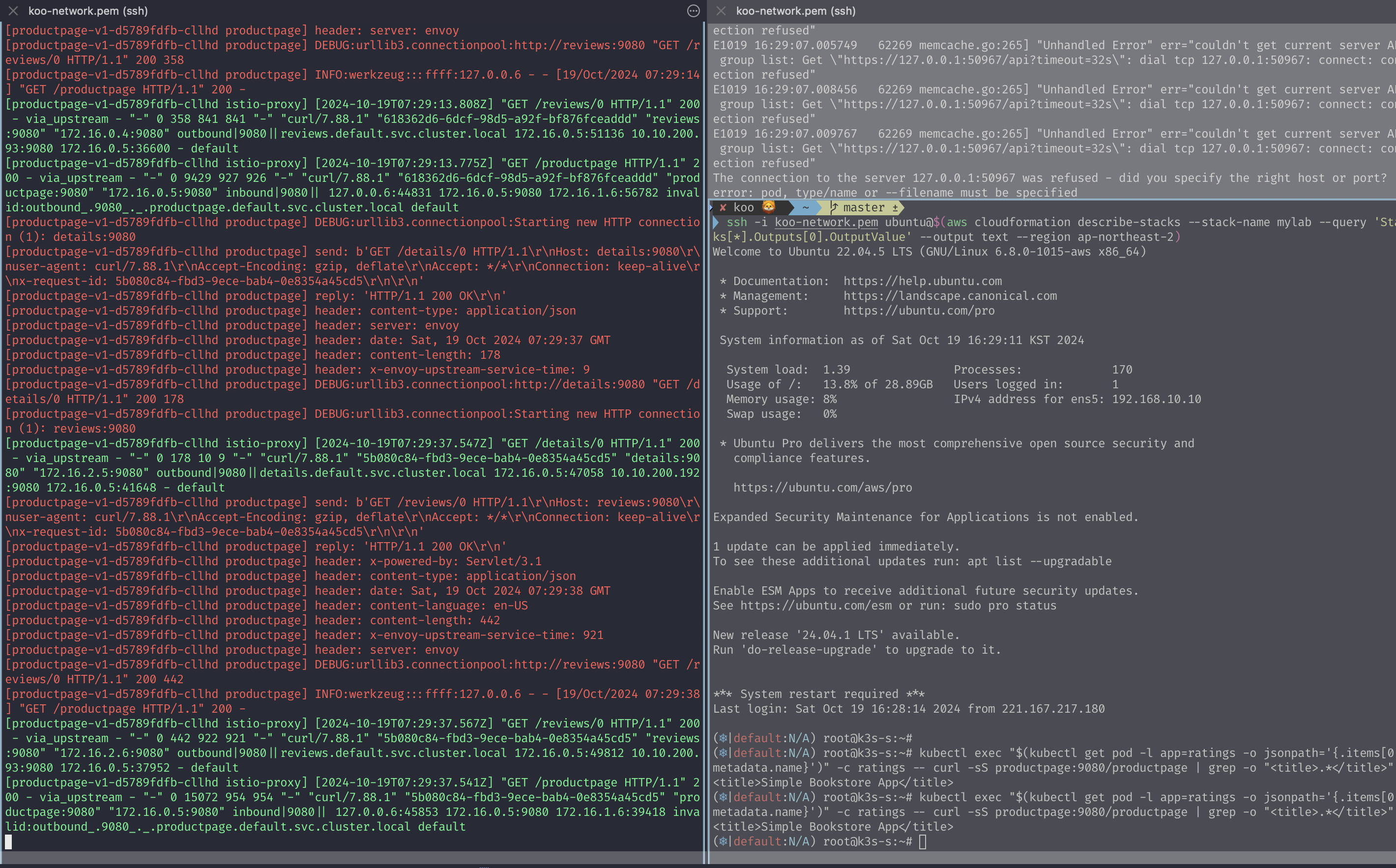

4. istio
