[AWS EKS] EFS Controller와 S3 CSI Driver

CloudNet@팀의 EKS 스터디 AEWS 2기에 작성된 자료를 토대로 작성합니다.



😍EFS와 S3 역시 CSI Controller 및 Driver 을 통해 pod에서 볼륨을 사용할수 있습니다.

S3 CSI Driver은 Controller 없이 사용 하는것을 확인할수 있습니다.



EBS 및 EFS에서는 볼륨을 이용할때 Controller pod와 Node pod가 각각의 역할을 합니다.

Controller pod의 특징은 AWS API를 사용하여 실제  volume을 생성하는 역할을 합니다.

node Pod은 AWS API를 사용하여 Kubernetes node (EC2 instance)에 volume을 attach 해줍니다.



✅   EFS Controller 소개

• 구성 아키텍처

✅   EFS Controller 설치

• 현재 add-on 설치 방식을 제공 합니다만 helm install 방식을 이번 실습에서는 이용 할겁니다.

# efs의 정보 확인
aws efs describe-file-systems --query "FileSystems[*].FileSystemId" --output text

# IAM 정책 생성
curl -s -O https://raw.githubusercontent.com/kubernetes-sigs/aws-efs-csi-driver/master/docs/iam-policy-example.json
aws iam create-policy --policy-name AmazonEKS_EFS_CSI_Driver_Policy --policy-document file://iam-policy-example.json

# ISRA 설정 : 고객관리형 정책 AmazonEKS_EFS_CSI_Driver_Policy 사용
eksctl create iamserviceaccount \
  --name efs-csi-controller-sa \
  --namespace kube-system \
  --cluster ${CLUSTER_NAME} \
  --attach-policy-arn arn:aws:iam::${ACCOUNT_ID}:policy/AmazonEKS_EFS_CSI_Driver_Policy \
  --approve

# ISRA 확인
kubectl get sa -n kube-system efs-csi-controller-sa -o yaml | head -5
eksctl get iamserviceaccount --cluster myeks

# EFS Controller 설치
helm repo add aws-efs-csi-driver https://kubernetes-sigs.github.io/aws-efs-csi-driver/
helm repo update
helm upgrade -i aws-efs-csi-driver aws-efs-csi-driver/aws-efs-csi-driver \
    --namespace kube-system \
    --set image.repository=602401143452.dkr.ecr.${AWS_DEFAULT_REGION}.amazonaws.com/eks/aws-efs-csi-driver \
    --set controller.serviceAccount.create=false \
    --set controller.serviceAccount.name=efs-csi-controller-sa

# 확인
helm list -n kube-system
kubectl get pod -n kube-system -l "app.kubernetes.io/name=aws-efs-csi-driver,app.kubernetes.io/instance=aws-efs-csi-driver"

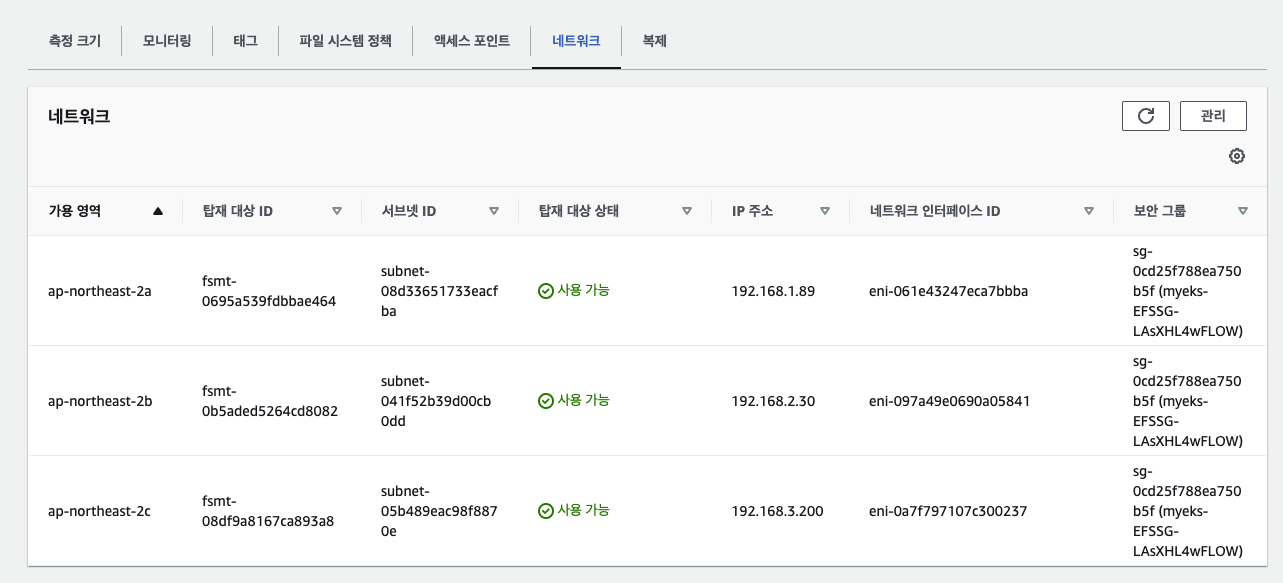

• AWS → EFS → 파일 시스템 : 네트워크 → 탑재 대상 ID 확인

EFS 파일시스템을 사용하도록 해보겠습니다.

먼저 스토리지 클래스를 생성합니다.

# 모니터링
watch 'kubectl get sc efs-sc; echo; kubectl get pv,pvc,pod'

# 실습 코드 clone
git clone https://github.com/kubernetes-sigs/aws-efs-csi-driver.git /root/efs-csi
cd /root/efs-csi/examples/kubernetes/multiple_pods/specs && tree

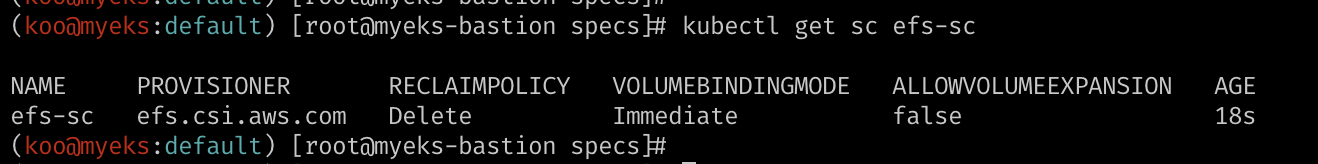

# EFS 스토리지클래스 생성 및 확인
cat storageclass.yaml | yh
kubectl apply -f storageclass.yaml
kubectl get sc efs-sc

pvc와 pv을 생성합니다.

# PV 생성 및 확인 : volumeHandle을 자신의 EFS 파일시스템ID로 변경
EfsFsId=$(aws efs describe-file-systems --query "FileSystems[*].FileSystemId" --output text)
sed -i "s/fs-4af69aab/$EfsFsId/g" pv.yaml

cat pv.yaml | yh
apiVersion: v1
kind: PersistentVolume
metadata:
  name: efs-pv
spec:
  capacity:
    storage: 5Gi
  volumeMode: Filesystem
  accessModes:
    - ReadWriteMany
  persistentVolumeReclaimPolicy: Retain
  storageClassName: efs-sc
  csi:
    driver: efs.csi.aws.com
    volumeHandle: fs-05699d3c12ef609e2

kubectl apply -f pv.yaml
kubectl get pv; kubectl describe pv

# PVC 생성 및 확인
cat claim.yaml | yh
kubectl apply -f claim.yaml
kubectl get pvc

• pod생성 해서 데이터가 쌓이는 모습을 보겠습니다.

# 파드 생성 및 연동 : 파드 내에 /data 데이터는 EFS를 사용
cat pod1.yaml pod2.yaml | yh
kubectl apply -f pod1.yaml,pod2.yaml
kubectl df-pv

# 파드 정보 확인 : PV에 5Gi 와 파드 내에서 확인한 NFS4 볼륨 크리 8.0E의 차이는 무엇? 파드에 6Gi 이상 저장 가능한가?
kubectl get pods
kubectl exec -ti app1 -- sh -c "df -hT -t nfs4"
kubectl exec -ti app2 -- sh -c "df -hT -t nfs4"
Filesystem           Type            Size      Used Available Use% Mounted on
127.0.0.1:/          nfs4            8.0E         0      8.0E   0% /data

# 공유 저장소 저장 동작 확인
tree /mnt/myefs              # 작업용EC2에서 확인
tail -f /mnt/myefs/out1.txt  # 작업용EC2에서 확인
kubectl exec -ti app1 -- tail -f /data/out1.txt
kubectl exec -ti app2 -- tail -f /data/out2.txt

• EFS 파일 시스템의 Dynamic Provisioning도 확인해보겠다.
• pvc를 만들면 pv을 자동으로 만들어줌

# 모니터링
watch 'kubectl get sc efs-sc; echo; kubectl get pv,pvc,pod'

# EFS 스토리지클래스 생성 및 확인
curl -s -O https://raw.githubusercontent.com/kubernetes-sigs/aws-efs-csi-driver/master/examples/kubernetes/dynamic_provisioning/specs/storageclass.yaml
cat storageclass.yaml | yh
sed -i "s/fs-92107410/$EfsFsId/g" storageclass.yaml
kubectl apply -f storageclass.yaml
kubectl get sc efs-sc

• pvc/pod 배포

# PVC/파드 생성 및 확인
curl -s -O https://raw.githubusercontent.com/kubernetes-sigs/aws-efs-csi-driver/master/examples/kubernetes/dynamic_provisioning/specs/pod.yaml
cat pod.yaml | yh
kubectl apply -f pod.yaml
kubectl get pvc,pv,pod

# PVC/PV 생성 로그 확인
kubectl logs -n kube-system -l app=efs-csi-controller -c csi-provisioner -f

# 파드 정보 확인
kubectl exec -it efs-app -- sh -c "df -hT -t nfs4"
Filesystem           Type            Size      Used Available Use% Mounted on
127.0.0.1:/          nfs4            8.0E         0      8.0E   0% /data

# 공유 저장소 저장 동작 확인
tree /mnt/myefs              # 작업용EC2에서 확인
kubectl exec efs-app -- bash -c "cat data/out"





✅   S3 CSI Driver소개

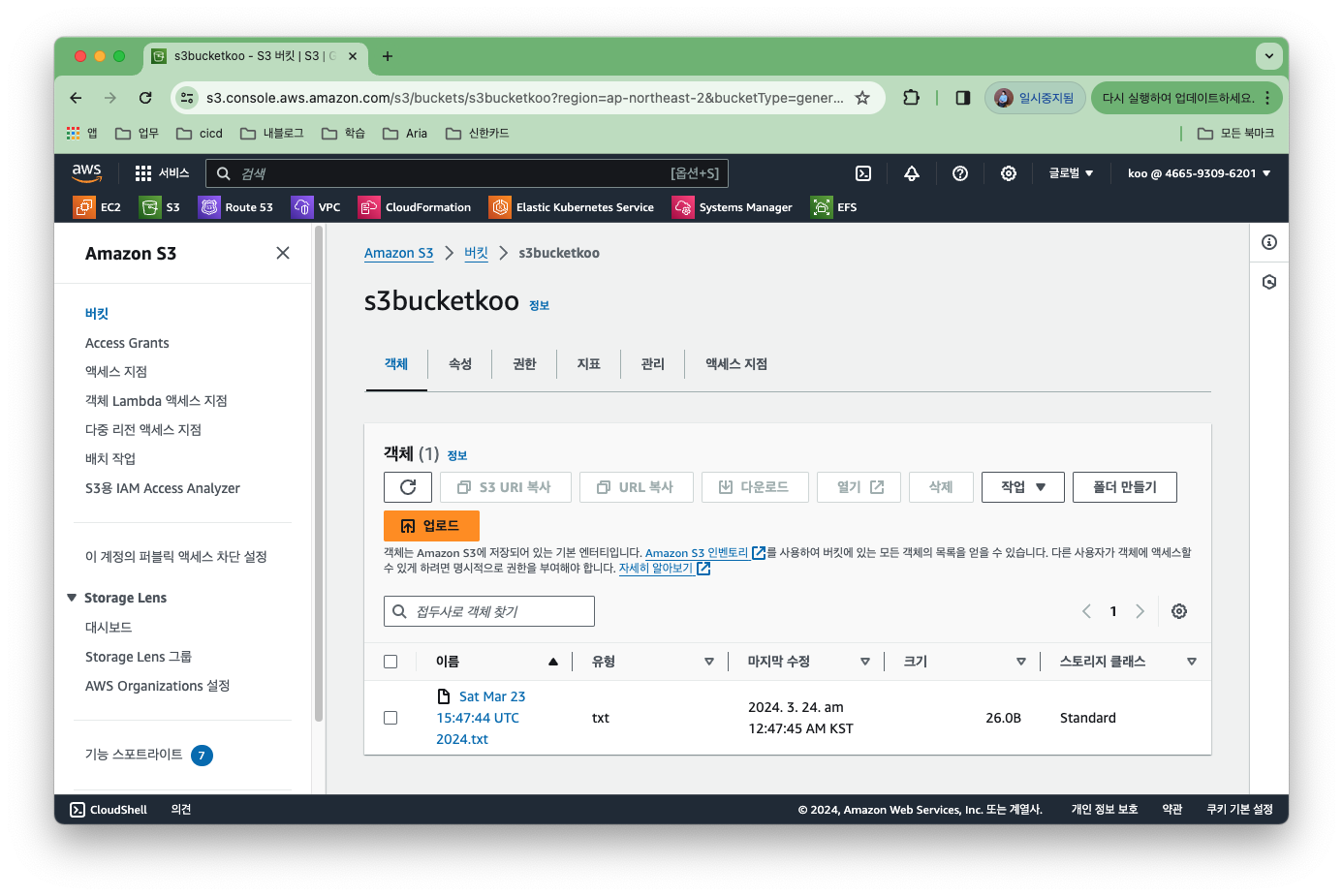

• s3 bucket 을 먼저 만듭니다.
• 해당 이름으로 바꿔서 iam policy를 먼저 만듭니다.

# cat iam-koo-example.json

{
   "Version": "2012-10-17",
   "Statement": [
        {
            "Sid": "MountpointFullBucketAccess",
            "Effect": "Allow",
            "Action": [
                "s3:ListBucket"
            ],
            "Resource": [
                "arn:aws:s3:::s3bucketkoo"
            ]
        },
        {
            "Sid": "MountpointFullObjectAccess",
            "Effect": "Allow",
            "Action": [
                "s3:GetObject",
                "s3:PutObject",
                "s3:AbortMultipartUpload",
                "s3:DeleteObject"
            ],
            "Resource": [
                "arn:aws:s3:::s3bucketkoo/*"
            ]
        }
   ]
}


$ aws iam create-policy --policy-name AmazonEKS_S3_CSI_Driver_Policy --policy-document file://iam-koo-example.json


# ISRA 설정 : 고객관리형 정책 AmazonEKS_EFS_CSI_Driver_Policy 사용

ROLE_NAME=AmazonEKS_S3_CSI_DriverRole
POLICY_ARN=arn:aws:iam::xxx:policy/AmazonS3CSIDriverPolicy

eksctl create iamserviceaccount \
    --name s3-csi-driver-sa \
    --namespace kube-system \
    --cluster $CLUSTER_NAME \
    --attach-policy-arn $POLICY_ARN \
    --approve \
    --role-name $ROLE_NAME \
    --region $AWS_DEFAULT_REGION \
    --role-only

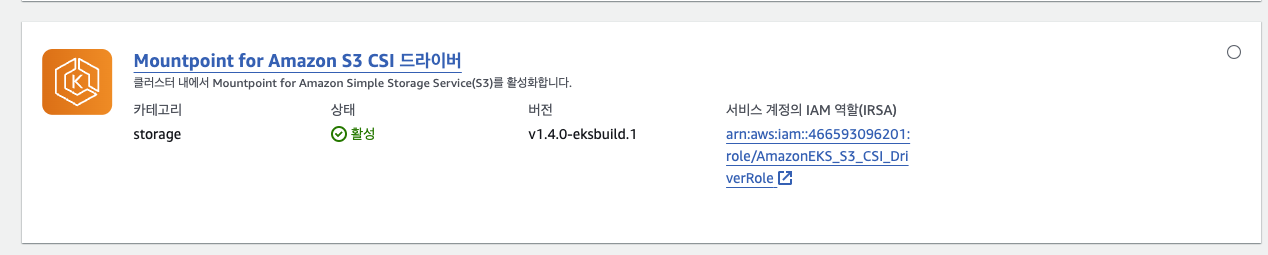

# S3 CSI Driver 설치
eksctl create addon --name aws-mountpoint-s3-csi-driver --cluster ${CLUSTER_NAME} --service-account-role-arn arn:aws:iam::466593096201:role/eksctl-myeks-addon-iamserviceaccount-kube-sys-Role1-f9x4I36A8ieu  --force

# s3-csi-node Demonset , Pod 가 생성됐는지 확인합니다.
kubectl get all -n kube-system

pv 생성

apiVersion: v1
kind: PersistentVolume
metadata:
  name: s3-pv
spec:
  capacity:
    storage: 1200Gi # ignored, required
  accessModes:
    - ReadWriteMany # supported options: ReadWriteMany / ReadOnlyMany
  mountOptions:
    - uid=1000
    - gid=2000
    - allow-other
  csi:
    driver: s3.csi.aws.com # required
    volumeHandle: s3-csi-driver-volume
    volumeAttributes:
      bucketName: s3bucketkoo

pvc

apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: s3-claim
spec:
  accessModes:
    - ReadWriteMany # supported options: ReadWriteMany / ReadOnlyMany
  storageClassName: "" # required for static provisioning
  resources:
    requests:
      storage: 1200Gi # ignored, required
  volumeName: s3-pv

pod

apiVersion: v1
kind: Pod
metadata:
  name: s3-app
spec:
  securityContext:
    runAsUser: 1000
    runAsGroup: 2000
  containers:
    - name: app
      image: centos
      command: ["/bin/sh"]
      args: ["-c", "echo 'Hello from the container!' >> /data/$(date -u).txt; tail -f /dev/null"]
      volumeMounts:
        - name: persistent-storage
          mountPath: /data
  volumes:
    - name: persistent-storage
      persistentVolumeClaim:
        claimName: s3-claim

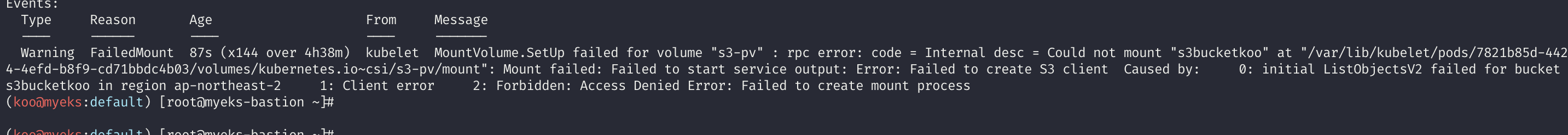

• IRSA 및 policy 생성에 실수가 있을시 mount가 되지 않는다는 에러가 발생할수 있습니다.



• 확인

kubectl exec -it s3-app /bin/bash

bash-4.4$ cd /data/
bash-4.4$ ls
'Mon Mar 11 06:51:33 UTC 2024.txt'
bash-4.4$ cat 'Mon Mar 11 06:51:33 UTC 2024.txt'
Hello from the container!
