[T102 2주차] (5) 테라폼 VPC

cloudNet@ 팀의 가시다 님이 진행하는 테라폼 102 스터디 2주차 정리입니다.

2주차 내용:

테라폼 VPC/ASG/ELB

1. VPC

VPC는 Virtual Private Cloud의 약자로 AWS 클라우드 내 논리적으로 독립된 섹션을 제공하여, 사용자가 정의한 가상 네트워크상에서 다양한 AWS 리소스를 실행할 수 있게 지원합니다.

* 참고*

VPC 이전의 AWS 환경은 어땟을까요?

EC2 Classic Network 라는 이름으로 존재했답니다.

1. Public Cloud Service : 인터넷을 통해서만 서비스
2. 다른 고객과 공유하는 단일 일반 네트워크에서 인스턴스를 실행

독립된 가상의 클라우드 네트워크
하나의 계정에 여러개의 VPC 생성 가능
단일 리전에 여러개 VPC 생성 가능하나 하나의 리전 안에서만 존재할 수 있음

vpc 배포

cat <<EOT > vpc.tf
provider "aws" {
  region  = "ap-northeast-2"
}

resource "aws_vpc" "myvpc" {
  cidr_block       = "10.10.0.0/16"

  tags = {
    Name = "t101-study"
  }
}
EOT

# 배포
terraform init
terraform plan && terraform apply -auto-approve
terraform state list
aws_vpc.myvpc

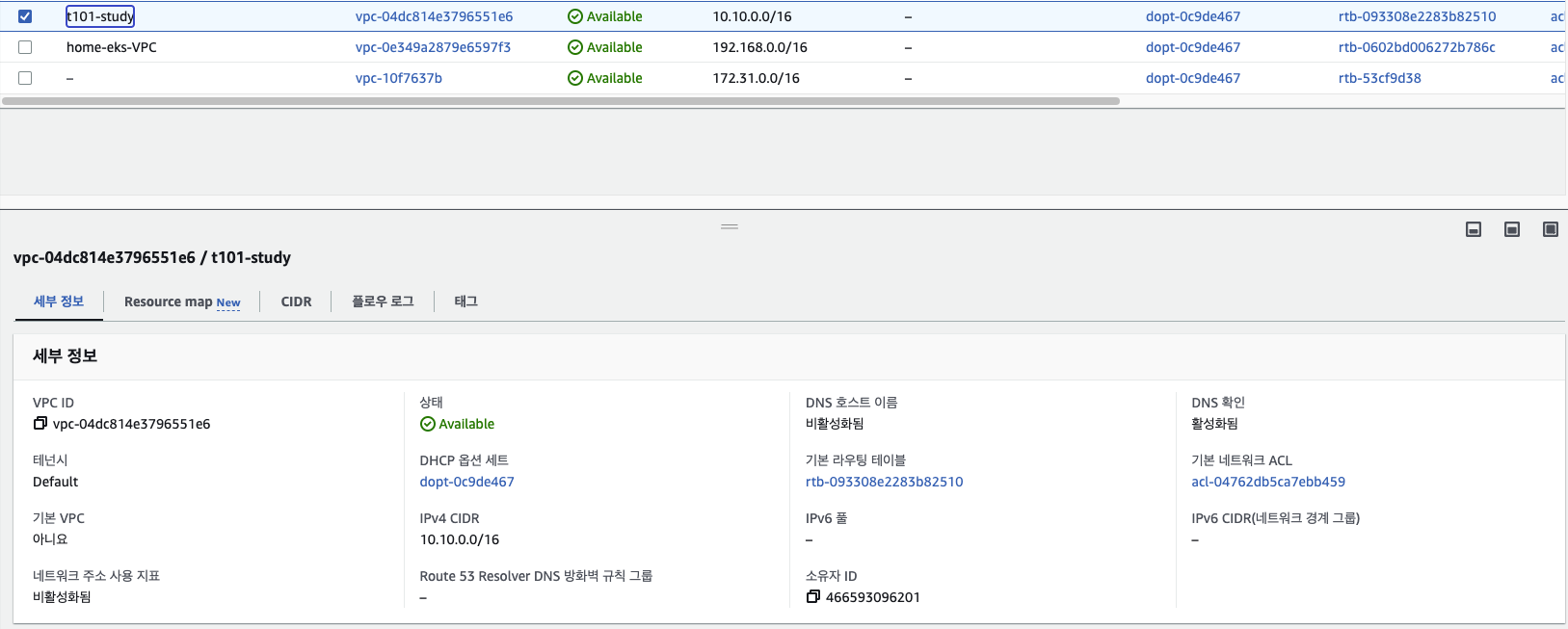

# VPC 확인
export AWS_PAGER=""
aws ec2 describe-vpcs | jq
aws ec2 describe-vpcs --output yaml


- CidrBlock: 10.10.0.0/16
  CidrBlockAssociationSet:
  - AssociationId: vpc-cidr-assoc-02c8a0b01330d52d6
    CidrBlock: 10.10.0.0/16
    CidrBlockState:
      State: associated
  DhcpOptionsId: dopt-0c9de467
  InstanceTenancy: default
  IsDefault: false
  OwnerId: '466593096201'
  State: available
  Tags:
  - Key: Name
    Value: t101-study
  VpcId: vpc-04dc814e3796551e6

생성된 VPC의 DNS 옵션을 수정해볼까?

cat <<EOT > vpc.tf
provider "aws" {
  region  = "ap-northeast-2"
}

resource "aws_vpc" "myvpc" {
  cidr_block       = "10.10.0.0/16"
  enable_dns_support   = true
  enable_dns_hostnames = true

  tags = {
    Name = "t101-study"
  }
}
EOT

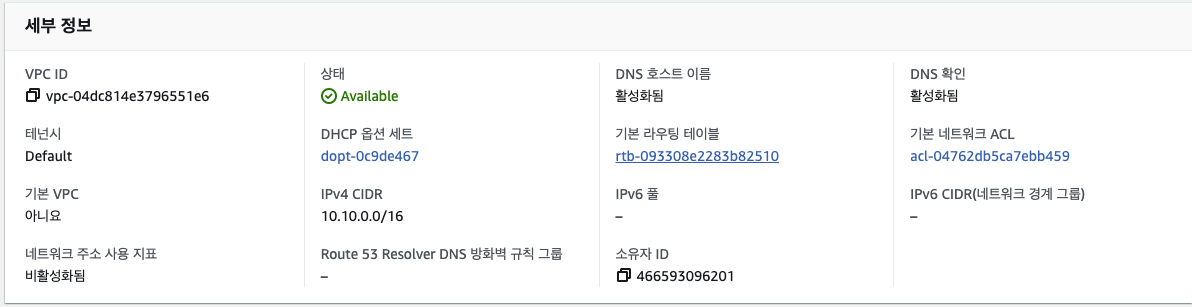

예측되는 결과는, dns 호스트이름 : 활성화됨

2. 서브넷

서브넷(Subnet)의 일반적인 개념은 네트워크 영역을 부분적으로 나눈 망으로 정의할 수 있습니다.

AWS의 VPC에서도 서브넷을 통해 네트워크를 분리하여 나눌 수 있습니다.

VPC 내에 서브넷을 통해 네트워크망을 분리하고 있는 모습입니다.

추가로 알아두셔야 할 것은 서브넷의 IP 대역은 VPC의 IP 대역에 속해 있어야 하며, 서브넷은 1개의 가용 영역(AZ)에 종속되어야 합니다.

서브넷 2개 생성

cat <<EOT > vpc.tf
provider "aws" {
  region  = "ap-northeast-2"
}

resource "aws_vpc" "myvpc" {
  cidr_block       = "10.10.0.0/16"
  enable_dns_support   = true
  enable_dns_hostnames = true

  tags = {
    Name = "t101-study"
  }
}

resource "aws_subnet" "mysubnet1" {
  vpc_id     = aws_vpc.myvpc.id
  cidr_block = "10.10.1.0/24"

  availability_zone = "ap-northeast-2a"

  tags = {
    Name = "t101-subnet1"
  }
}

resource "aws_subnet" "mysubnet2" {
  vpc_id     = aws_vpc.myvpc.id
  cidr_block = "10.10.2.0/24"

  availability_zone = "ap-northeast-2c"

  tags = {
    Name = "t101-subnet2"
  }
}

output "aws_vpc_id" {
  value = aws_vpc.myvpc.id
}
EOT

예측 결과 : 해당 vpc 안에 서브넷 2개를 생성해야 함

3. IGW

인터넷 게이트웨이는 VPC와 인터넷 간의 논리적인 연결입니다. 간략하게 VPC에서 인터넷 구간으로 나가는 관문
인터넷 게이트웨이는 VPC 당 1개만 생성할 수 있습니다.
인터넷 게이트웨이를 통해 외부 인터넷 구간으로 통신할 수 있는 대상은 퍼블릭 IP를 사용하는 퍼블릭 서브넷 내의 자원입니다.
이러한 퍼블릭 서브넷은 자신의 라우팅 테이블에 외부 인터넷 구간으로 나가는 타깃을 인터넷 게이트웨이로 지정해 주어야 합니다.

cat <<EOT > vpc.tf
provider "aws" {
  region  = "ap-northeast-2"
}

resource "aws_vpc" "myvpc" {
  cidr_block       = "10.10.0.0/16"
  enable_dns_support   = true
  enable_dns_hostnames = true

  tags = {
    Name = "t101-study"
  }
}

resource "aws_subnet" "mysubnet1" {
  vpc_id     = aws_vpc.myvpc.id
  cidr_block = "10.10.1.0/24"

  availability_zone = "ap-northeast-2a"

  tags = {
    Name = "t101-subnet1"
  }
}

resource "aws_subnet" "mysubnet2" {
  vpc_id     = aws_vpc.myvpc.id
  cidr_block = "10.10.2.0/24"

  availability_zone = "ap-northeast-2c"

  tags = {
    Name = "t101-subnet2"
  }
}


resource "aws_internet_gateway" "myigw" {
  vpc_id = aws_vpc.myvpc.id

  tags = {
    Name = "t101-igw"
  }
}

output "aws_vpc_id" {
  value = aws_vpc.myvpc.id
}
EOT

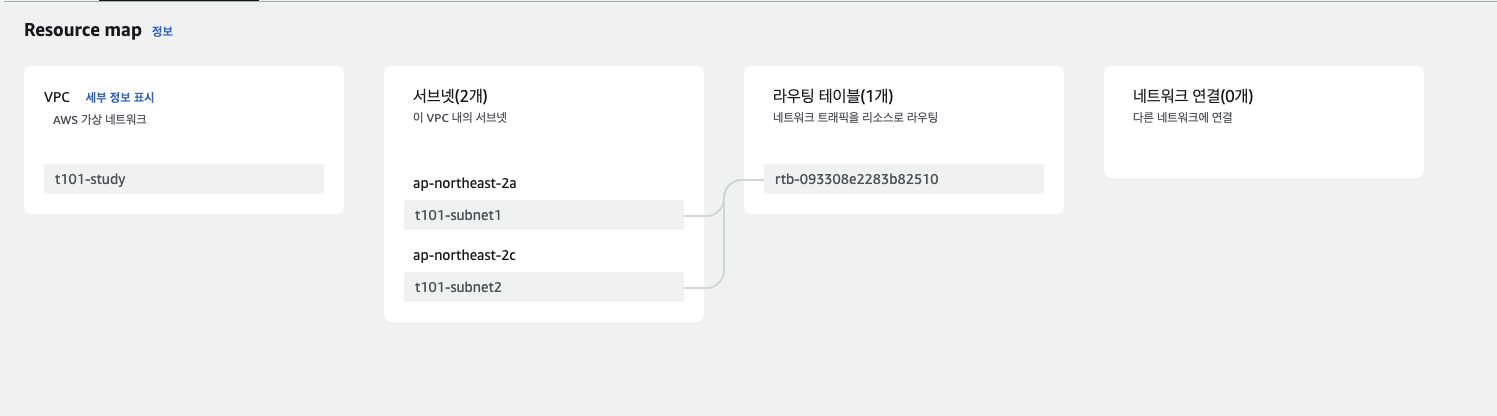

terraform apply 전

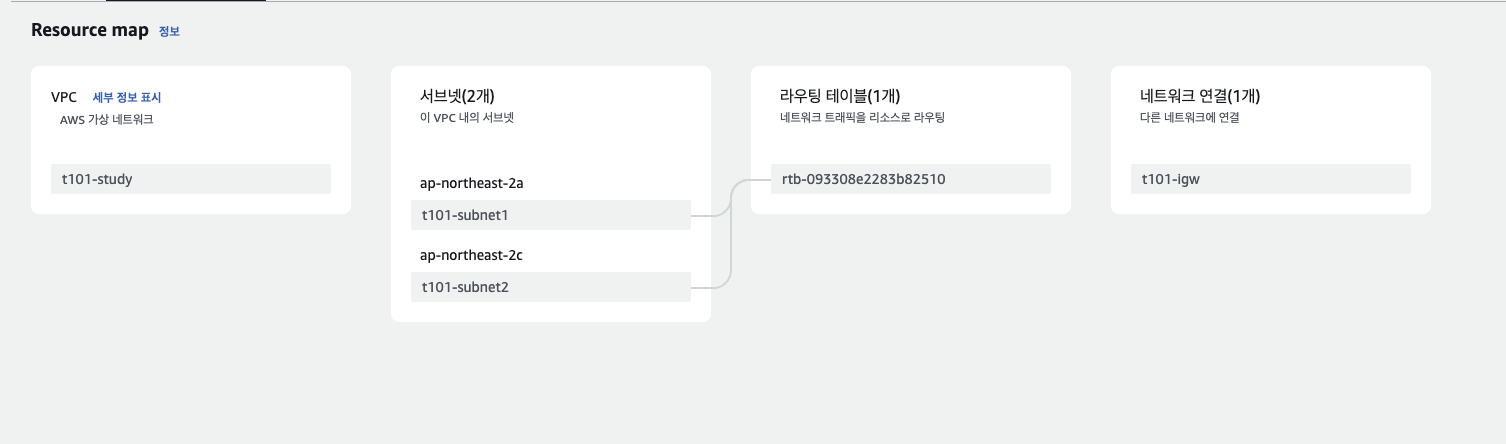

terraform apply 후

4. 라우팅 테이블

NAT 게이트웨이도 인터넷 게이트웨이처럼 외부 인터넷 구간과 연결하는 관문 역할을 하고 있습니다.
NAT는 네트워크 주소 즉, IP 주소를 변환해 주는 기술입니다.
인터넷 구간은 공공 네트워크 구간으로 퍼블릭 IP를 통해 통신이 이루어집니다.
프라이빗 IP는 인터넷 구간으로 넘어올 수가 없는데, 이때 NAT 게이트웨이가 프라이빗 IP를 퍼블릭 IP로 변환하여 통신을 도울 수 있습니다.
인터넷 게이트웨이는 퍼블릭 서브넷의 외부 인터넷 구간을 연결하는 반면에 NAT 게이트웨이는 프라이빗 서브넷 인스턴스의 프라이빗 IP를 퍼블릭 IP로 변환하여 외부 인터넷 구간으로 연결할 수 있습니다.
NAT 게이트웨이는 한쪽 방향으로만 동작합니다.

cat <<EOT > vpc.tf
provider "aws" {
  region  = "ap-northeast-2"
}

resource "aws_vpc" "myvpc" {
  cidr_block       = "10.10.0.0/16"
  enable_dns_support   = true
  enable_dns_hostnames = true

  tags = {
    Name = "t101-study"
  }
}

resource "aws_subnet" "mysubnet1" {
  vpc_id     = aws_vpc.myvpc.id
  cidr_block = "10.10.1.0/24"

  availability_zone = "ap-northeast-2a"

  tags = {
    Name = "t101-subnet1"
  }
}

resource "aws_subnet" "mysubnet2" {
  vpc_id     = aws_vpc.myvpc.id
  cidr_block = "10.10.2.0/24"

  availability_zone = "ap-northeast-2c"

  tags = {
    Name = "t101-subnet2"
  }
}


resource "aws_internet_gateway" "myigw" {
  vpc_id = aws_vpc.myvpc.id

  tags = {
    Name = "t101-igw"
  }
}

resource "aws_route_table" "myrt" {
  vpc_id = aws_vpc.myvpc.id

  tags = {
    Name = "t101-rt"
  }
}

resource "aws_route_table_association" "myrtassociation1" {
  subnet_id      = aws_subnet.mysubnet1.id
  route_table_id = aws_route_table.myrt.id
}

resource "aws_route_table_association" "myrtassociation2" {
  subnet_id      = aws_subnet.mysubnet2.id
  route_table_id = aws_route_table.myrt.id
}

resource "aws_route" "mydefaultroute" {
  route_table_id         = aws_route_table.myrt.id
  destination_cidr_block = "0.0.0.0/0"
  gateway_id             = aws_internet_gateway.myigw.id
}

output "aws_vpc_id" {
  value = aws_vpc.myvpc.id
}
EOT

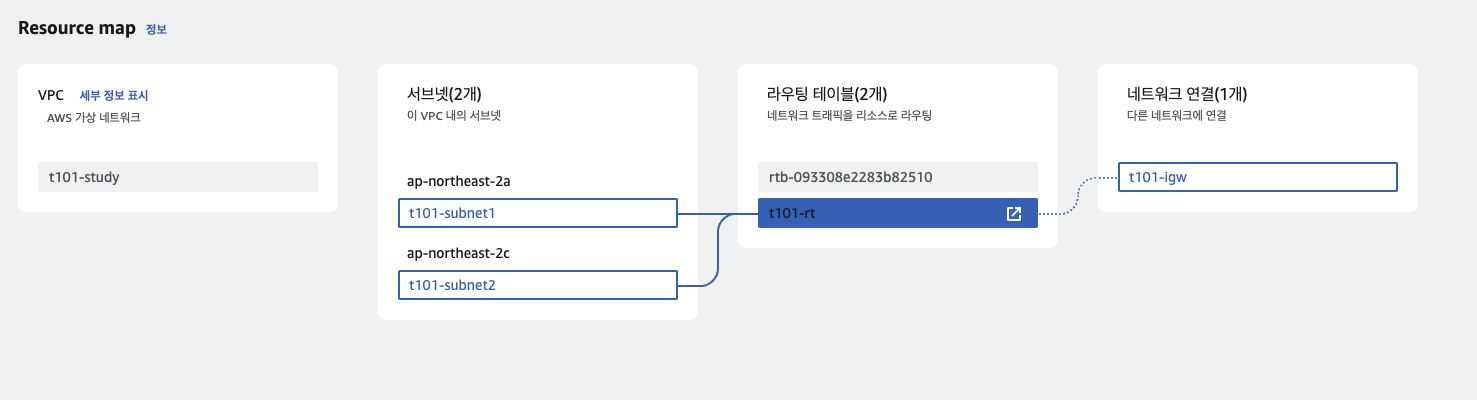

리소스 Map

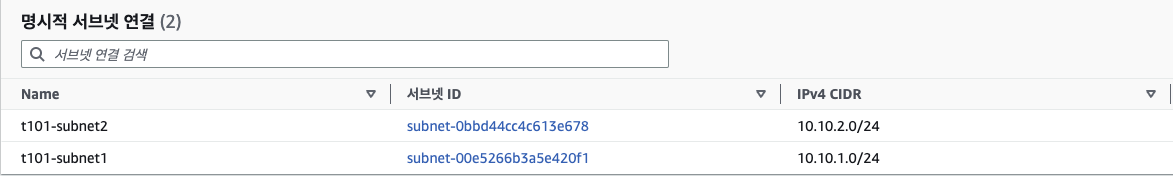

subnet 1, subnet 2 명시적 연결

aws ec2 describe-route-tables 명령어

# 라우팅 테이블 확인
#aws ec2 describe-route-tables --filters 'Name=tag:Name,Values=t101-rt' --query 'RouteTables[].Associations[].SubnetId'
aws ec2 describe-route-tables --filters 'Name=tag:Name,Values=t101-rt' --output table

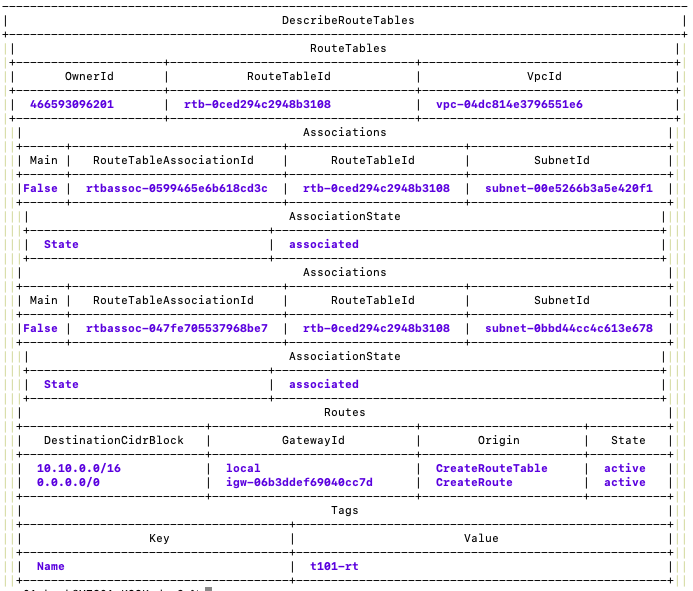

라우팅 테이블 확인

5. 최종 종합

다음 리소스 맵에 ec2와 보안그룹을 배포해봅니다.

cat <<EOT > sg.tf
resource "aws_security_group" "mysg" {
  vpc_id      = aws_vpc.myvpc.id
  name        = "T101 SG"
  description = "T101 Study SG"
}

resource "aws_security_group_rule" "mysginbound" {
  type              = "ingress"
  from_port         = 0
  to_port           = 80
  protocol          = "tcp"
  cidr_blocks       = ["0.0.0.0/0"]
  security_group_id = aws_security_group.mysg.id
}

resource "aws_security_group_rule" "mysgoutbound" {
  type              = "egress"
  from_port         = 0
  to_port           = 0
  protocol          = "-1"
  cidr_blocks       = ["0.0.0.0/0"]
  security_group_id = aws_security_group.mysg.id
}
EOT

cat <<EOT > ec2.tf
data "aws_ami" "my_amazonlinux2" {
  most_recent = true
  filter {
    name   = "owner-alias"
    values = ["amazon"]
  }

  filter {
    name   = "name"
    values = ["amzn2-ami-hvm-*-x86_64-ebs"]
  }

  owners = ["amazon"]
}

resource "aws_instance" "myec2" {

  depends_on = [
    aws_internet_gateway.myigw
  ]

  ami                         = data.aws_ami.my_amazonlinux2.id
  associate_public_ip_address = true
  instance_type               = "t2.micro"
  vpc_security_group_ids      = ["\${aws_security_group.mysg.id}"]
  subnet_id                   = aws_subnet.mysubnet1.id

  user_data = <<-EOF
              #!/bin/bash
              wget https://busybox.net/downloads/binaries/1.31.0-defconfig-multiarch-musl/busybox-x86_64
              mv busybox-x86_64 busybox
              chmod +x busybox
              RZAZ=\$(curl http://169.254.169.254/latest/meta-data/placement/availability-zone-id)
              IID=\$(curl 169.254.169.254/latest/meta-data/instance-id)
              LIP=\$(curl 169.254.169.254/latest/meta-data/local-ipv4)
              echo "<h1>RegionAz(\$RZAZ) : Instance ID(\$IID) : Private IP(\$LIP) : Web Server</h1>" > index.html
              nohup ./busybox httpd -f -p 80 &
              EOF

  user_data_replace_on_change = true

  tags = {
    Name = "HallsHolicker-jjang"
  }
}

output "myec2_public_ip" {
  value       = aws_instance.myec2.public_ip
  description = "The public IP of the Instance"
}
EOT

apply후 확인

terraform plan && terraform apply -auto-approve
Outputs:
myec2_public_ip = "3.34.133.12"

terraform state list
data.aws_ami.my_amazonlinux2
aws_instance.myec2
...

# 출력된 EC2 퍼블릭IP로 cul 접속 확인
terraform output -raw myec2_public_ip
3.34.133.12

MYIP=$(terraform output -raw myec2_public_ip)
while true; do curl --connect-timeout 1  http://$MYIP/ ; echo "------------------------------"; date; sleep 1; done

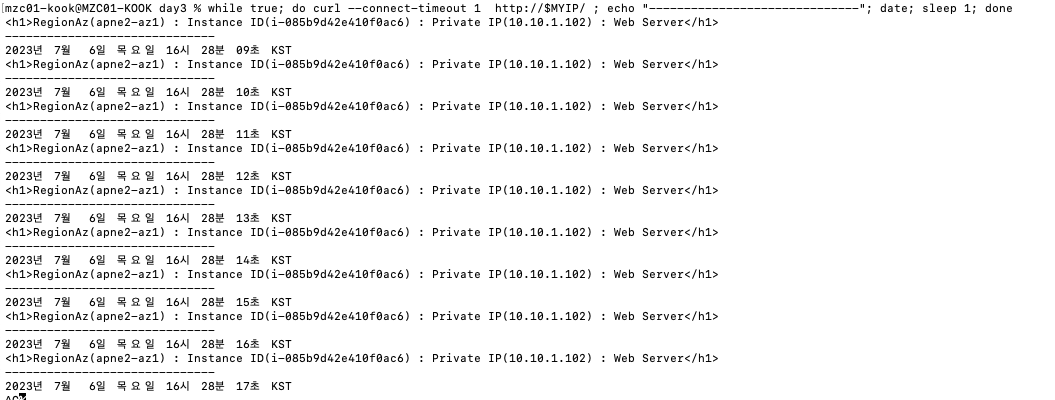

curl 확인

여기까지 vpc와 Subnet, IGW , Routing Table을 테라폼으로 만들어보고

ec2 와 sg 를 만들어서 통신 테스트를 진행 하였다!

다음은 2주차에 배운 반복문을 공부해보도록 하자.
